IR-Detektoren mit kleinsten Abmessungen als Kernkomponente

Multispektrale pyroelektrische Infrarot-Detektoren bestimmen zunehmend die Technologie der NDIR-Gasanalyse. Eine Alternative zu dieser festen Kombination mehrer spektraler Kanäle ist die Gruppierung mehrerer einkanaliger Miniaturdetektoren. Hinsichtlich der Kanal-Anzahl und -Bestückung ist man hierdurch sehr flexibel.

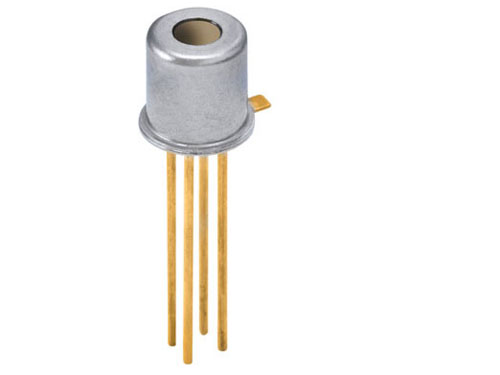

Für die Konstruktion kompakter Gasanalysatoren besonders geeignet ist der LIE-202 und der thermisch kompensierte Typ LIE-216.

Beide Varianten besitzen ein von Masse isoliertes Gehäuse und sind im „klassischen“ Spannungsbetrieb verschaltet. 25 µm dünne pyroelektrische Chips aus Lithiumtantalat LiTaO₃ bieten in Verbindung mit einem integrierten Sourcefolger eine hohe Detetktivität.

Diese liegt garantiert bei

• > 3.0 *  108 cm(sqrt [Hz])/W
  beim LIE-202
• > 2.4*108 cm(sqrt [Hz])/W
  beim LIE-216

Die im Vergleich zum Thermopile um Faktoren höhere Signalspannung erlaubt Modulationsfrequenzen von mehreren 100 Hz und somit sehr kurze Messzeiten.

Der sehr kleine Temperatur-Koeffizient der Signalspannung ermöglicht in Verbindung mit der ausgezeichneten Langzeitstabilität des einkristallinen Lithiumtantalats bis zu hohen Umgebungstemperaturen extrem genaue Messungen.

Datenblatt:

 LIE-202-# Pyroelectric Detector, small 219 K

 LIE-216-# Pyroelectric Detector, small 220 K
