Exzellente Quanteneffizienz, geringstes Rauschen und minimaler Dunkelstrom

Basierend auf einer Reach-Through Struktur zeichnen sich die Avalanche Photodioden (APD) der SAP500 Serie mit exzellenter Quanteneffizienz, einem extrem geringen Rauschen sowie minimalem Dunkelstrom aus.

Die APD hat eine aktive Fläche von D = 500 µm. Sie kann entweder im normalen Linearmode (VR < VBR) mit einer internen Verstärkung von 250 und höher betrieben werden oder auch im „Geiger-Mode“. Im Geiger-Mode wird die APD mit einer Spannung größer der Durchbruchsspannung (VR > VBR) beschaltet. Hierdurch können einzelne Photonen detektiert werden.

Die neue SAP500 Serie eignet sich damit ideal für Anwendungen, die schwächste Lichtsignale bis zu einzelnen Photonen quantifizieren und zeitlich erfassen können. Dazu zählen bspw. LIDAR-Systeme, die Spektroskopie, Fluoreszenzmessungen oder Photon Counting.

Gegenüber Photomultipliern (PMT) haben sie den Vorteil der kleinen und kompakten Bauform, höchsten Quanteneffizienz und sehr gute Zeitauflösung. Weiterhin sind sie unempfindlich gegenüber magnetischen Feldern, robust, besitzen eine längere Lebensdauer, arbeiten mit geringeren Betriebsspannungen und sind zudem kostengünstiger.

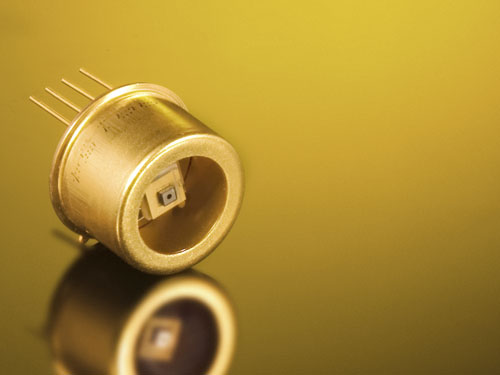

Die APD wird in einem hermetischen TO-46 Gehäuse geliefert. Optional können Versionen mit thermoelektrischem Kühler im TO-37 Gehäuse bzw. mit zweistufigem TEC im TO-8 Gehäuse geliefert werden.

Datenblatt:

 Silicon Geiger Mode Avalanche Photodiode 388 K

Weitere Produktinformationen:
Silizium APDs für Photonenzähler

Hersteller:
Laser Components DG, Inc.
