Pyroelektrischer Detektor

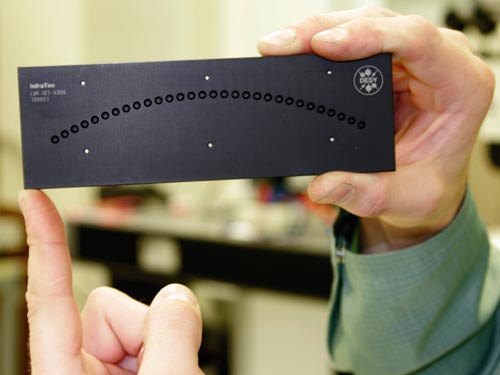

In Zusammenarbeit mit dem Institut „Deutsches Elektronen-Synchrotron DESY“ hat InfraTec eine 30-elementige pyroelektrische Zeile (LIM-107) entwickelt, welche Synchrotron-Strahlung im Terahertz- und Millimeterwellenbereich in einem Spektrometer detektiert.

Die Eckdaten des Detektors LIM-107 sind wie folgt:

• 30 Elemente 2 x 2 mm² angeordnet auf einem Kreisbogen R = 150 mm im Abstand 5 mm
• 3 alternative Elektrodenbeschichtungen möglich für die Wellenlängenbereiche um 100 µm (3 THz), 300 µm (1 THz) und 1 mm (0,33 THz)
• Kein Fenster
• Betrieb im Vakuum möglich
• Außenabmessung ca. 170 x 55 x 5 mm³

Eine angepasste schnelle Vorverstärkerelektronik ist bei Bedarf verfügbar.

Datenblatt:

 LIM-107-X006 Pyroelectric Line Array 182 K

Hersteller:
InfraTec GmbH
