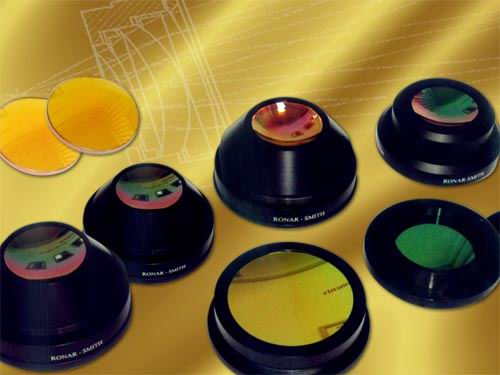

F-Theta Objektive für CO2 Laser (10,6 µm)
Einzellinsen aus ZnSe zur Verwendung mit Scan-Systemen.
Linsensysteme
Planfeldlinsen, auch F-Theta-Linsen genannt, werden bei der Arbeit mit Galvosystemen eingesetzt, um den Spotdurchmesser in der Bearbeitungsebene möglichst klein und konstant zu halten.
Für CO2-Lasersysteme werden aus Kostengründen meist Einzellinsen verwendet.
Diese sind so optimiert, dass bei schräg einfallender Strahlung Abbildungsfehler wie Astigmatismus minimiert, eine lineare Funktion zwischen Einfallswinkel und Ablenkposition, sowie ein planes Schriftfeld erreicht werden. Die Linsen sind als Meniskus- oder Plankonvextypen erhältlich und beidseitig für 10.6 µm entspiegelt.
Neben Standardlinsen sind Linsen mit größeren Durchmessern und Feldgrößen lieferbar. Ferner können Objektive erworben werden, bei denen mit einem Zwei-Linsen-System die Abbildung optimiert wird.
- Durchmessertoleranzen: 0.0 mm; -0.125 mm
- Mittendickentoleranz: +/- 0.1 mm
- Zentriergenauigkeit: < 3 Bogenminuten
- Formtreue: typ. L/2 bei 633 nm
- Oberflächenqualität: 40-20 nach MIL-O-1380A
- Brennweitentoleranz: +/- 1 %
- Freie Apertur: 90 % des Durchmessers
- Absorption: 0.12 % bis 0.2 %
- Transmission: T > 99.5 % (AR/AR beschichtet für 10.6 µm)
