Hochspannungsmodule für APDs, PMTs

Die kostengünstigen Blockmodule können Spannungen bis zu 1000 V erzeugen. Die digital Bias Controller werden vor allem für APDs und PMT eingesetzt.

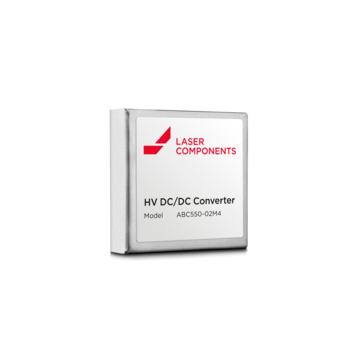

DC/DC Konverter - ABC 550-Serie
Hochspannungsmodul mit kleinen Abmessungen

Hochspannungsmodule für APDs, PMTs, u.a.

Mit den kostengünstigen Blockmodulen von LASER COMPONENTS ist es sehr einfach, Spannungen bis zu einigen 1000 V bereitzustellen

Hochspannungsmodule für APDs, PMTs

Viele Bauelemente benötigen zum Betrieb hohe Spannungen bis zu einigen 1000 V - etwa Photomultiplier, Strahlungsdetektoren, Zählrohre oder Piezo-Aktoren. Mit den kostengünstigen Blockmodulen von LASER COMPONENTS ist es sehr einfach, solche Spannungen bereitzustellen.



dBC Serie

Besonders interessant sind die Miniatur-Hochspannungsmodule für APDs und PIN-Photodioden! Drei Module gehören zur dBC-Serie. dBC: digital Bias-Controller. Bis zu 380 V Ausgangsspannung werden erreicht - und das bei Abmessungen von nur 21 x 21 x 10 mm!

ABC Serie

Mit nur 40 x 40 x 13 mm3 Größe lassen sich die Hochspannungsmodule leicht auf Leiterplatten montieren. Die Module enthalten einen Schaltregler, der mit einer Taktfrequenz von ca. 100 kHz arbeitet; die Ausgangs-Welligkeit beträgt nur 25 mVss. Die Ausgangsspannung folgt der eingegebenen Steuerspannung mit 0,1% Toleranz. Die Steuerspannung kann mit einem an die interne 5-V-Referenzspannung angeschlossenen Potentiometer oder auch extern erzeugt werden. Der Eingang ist gegen Überspannungen geschützt.



Bei Überschreitung des maximalen Ausgangsstroms um wenige Prozent gehen die Module in einen gefahrlosen Konstantstrom- Modus über. Testausgänge für Ausgangsspannung und Ausgangsstrom machen die Funktionsüberwachung einfach.



HV Serie

Es stehen verschiedene Typen mit Ausgangsspannungen von 100 V bis 3000 V zur Verfügung. Die HV-Module bis 550 V sind optional mit einem Regelkreis für die Temperaturkompensation lieferbar.
