Laser Energiemessgerät für geringe Energien

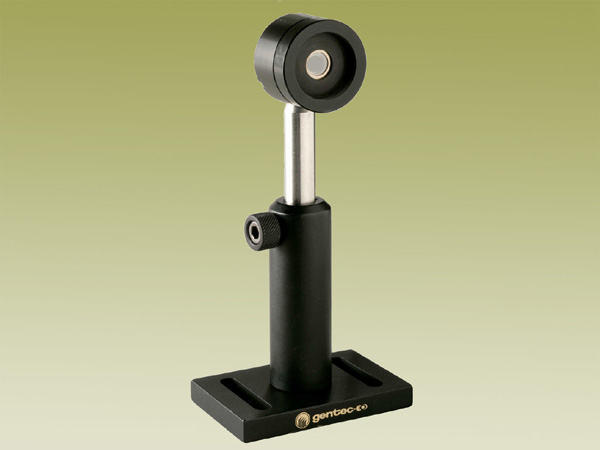

Der pyroelektrische Energiedetektor XLE4 wird verwendet, wenn besonders geringe Energien gemessen werden sollen. Der Rauschpegel des Detektors liegt bei 150 nJ, die maximale Repetitionsrate des Metall-Absorbers bei 2000 Hz (2 kHz).

Das XLE4 kann bei Wellenlängen zwischen 350 nm und 2,5 µm genutzt werden.

Pyroelektrische Detektoren mit integriertem digitalen USB bzw. analogen BNC Modul. Bei den kompakten Systemen der QE-I Serie wird kein zusätzlicher Monitor für die Auslesung benötigt!

QE-I-USB

• Integrietes USB-Modul, sodass der Messkopf direkt mit dem PC verbunden werden kann
• Stromversorgung über den PC
• Software im Lieferumfang
• 2 Modelle sind verfügbar:
  - Schwarze organische Beschichtung für eine gleichförmige Spektralantwort.
  - Chrombeschichtung für Pulsantworten bis zu 1000 Hz

QE-I-BNC

• Integrates analoges Modul
• Betrieb mit 9 V Batterie oder mti Wechelstrom-Adapter
• 2 Modelle sind verfügbar:
  - Schwarze organische Beschichtung für eine gleichförmige Spektralantwort.
  -  Chrombeschichtung für Pulsantworten > 40000 Hz

Klein und kompakt sind die Detektoren der Energiedetektoren QE-B Serie. Für die Nutzung mit dem APM oder DPM Monitor.

• Verwendung mit analogen oder digitalen Modulen
  Jeder Messkopf kann über das analoge Leistungsmodul APD mit einem Oszilloskop verbunden werden. Mit dem digitalen DPM Leistungsmodul ist eine direkte Verbindung mit dem PC möglich.
  - DPM: USB betriebenes digitales Modul mit inkludierter Anwendungs-Software)
  - APM: Analoges Modul mit Batterie- oder Wechselstrombetrieb
• Messungen bis zu 40.000 Hz
  Mit den chrombeschichteten MT Versionen und dem analogen Leistungsmodul APM sind Messungen bis zu 40000 Hz möglich.
• Für jede Beschichtung sind zwei Größen verfügbar (MT und BL)
  QE8SP-B: Pyroelektrischer Sensor mit 8 x 8 mm
  QE23SP-B: Pyroelektrischer Sensor mit einem Durchmesser von 23 mm
