Diodes Quadrant SiC (UV)

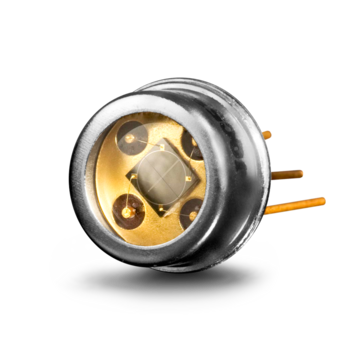

La diode à quatre-quadrants JQC5R couvre la gamme spectrale de 215 à 360 nm
PSD - Détecteur sensible de position
Les détecteurs à 4-Quadrants JQC4 de IFW consistent en un arrangement de 4 éléments de Carbure de Silicium, de 1 x 1 m², séparés de 0.2 mm. Chaque quadrant couvre la plage spectrale 210 -380 nm.
Propriétes
La sensibilité en UV est de 0.16 A/W pour une tension inverse de 20V. Le courant d’obscurité à 1V ne dépasse pas 10 fA. Le courant inverse à la lumière du jour est de 1µA. La capacité de la diode est de 195pF, elle est assemblée en boîtier TO-39 de diamètre 8 mm.
La fiche technique détaillée est disponible ci-dessous.
The active material is silicon carbide, which makes the diode "solar blind". The total diameter of the active area is 2.525 mm, and the surface area of each single quadrant is 1.25 mm². The distance between the quadrants is 32 µm, which, compared to the discontinued previous model (i.e., the JQC4) has been reduced by a factor of 5.
The typical sensitivity is 0.14 A/W in the important spectral range around the 254 nm line of mercury steam lamps and around the 248 nm line of the excimer laser. The "R” in the article number refers to the polarity, which has been inversed compared to the previous model. The JQC5R is now available.
