Substrats Non-Traités

Un substrat est la composante de base d'une optique laser. Les substrats plans, les substrats incurvés pour des miroirs, les lentilles pour des applications laser et de senseurs optiques, et les prismes sont tous disponibles. Un revêtement optique peut être appliqué à tous ces substrats.

Substrats à lentilles destinés aux applications laser

Utilisé, par exemple, dans les expanseurs
Lentilles plan-convexes
Lentilles faibles coûts pour technologie laser
Pour courtes distances focales et lentilles de grands diamètres Lentille

Substrats concaves et convexes composés de BK7, de quartz, de saphir et d’autres matériaux.

LASER COMPONENTS propose un vaste choix de lentilles de grande qualité destinées aux applications laser. La norme que nous utilisons en matière d’optiques ayant un diamètre de 1,0’’ prévoit une qualité de surface de 5/4x0.025 (ce qui équivaut à un scratch/dig de 10-5) et une rugosité de surface de 1/10 (c’est-à-dire 3/0,2), où 1 = 546 ,m.

Les lentilles simples sont proposées avec des rayons concaves et des rayons convexes, ou des combinaisons de ceux-ci. Plusieurs milliers de rayons sont disponibles. De nombreuses lentilles sont proposées à des prix très attractifs et sont disponibles immédiatement (grâce à nos stocks). Des modèles personnalisés sont également disponibles sur simple demande.



lire la suite »

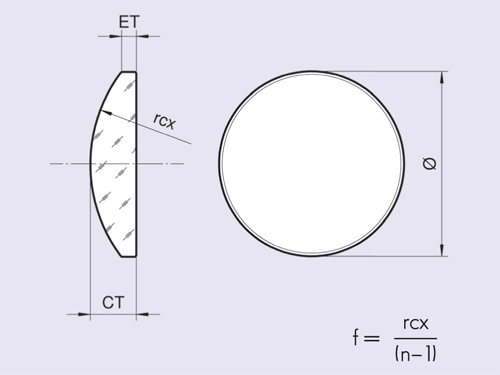

Les lentilles plano-convexes et plano-concaves proposées à des prix très attractifs sont souvent utilisées dans les applications laser. En comparaison avec les lentilles à deux surfaces incurvées, les lentilles ayant la même longueur focale possèdent une aberration sphérique plus importante. Lorsque ces lentilles sont utilisées dans des applications laser, l’expérience a démontré que les aberrations pouvaient être négligées en raison du faible diamètre du faisceau. Par conséquent, la qualité des lentilles plano-concaves et plano-convexes est garantie.

En raison de ses excellentes caractéristiques de transmission, le saphir peut être utilisé pour les lentilles et les fenêtres dans la gamme spectrale allant des UV aux IR, à des longueurs d’onde allant jusqu’à 5 nm. L’extraordinaire dureté de ce matériau fait qu’il convient parfaitement aux applications dans lesquelles l’utilisation d’un matériau incassable et résistant aux rayures est nécessaire. Dans la technologie laser, ces lentilles sont souvent utilisées dans les lasers Er:YAG qui émettent à 2,94 nm.

LASER COMPONENTS propose des lentilles en saphir classiques ayant une qualité laser élevée. Les nouvelles techniques de traitement permettent de garantir d’excellentes caractéristiques de lentilles, qui ne pouvaient être obtenues avec le saphir jusqu’ici. La qualité du polissage et de la rugosité de surface est quasiment identique à celle des lentilles en verre de silice. Les valeurs d’absorption et de diffusion sont minimales. Ainsi, le seuil; d’endommagement des lentilles s’est considérablement amélioré.

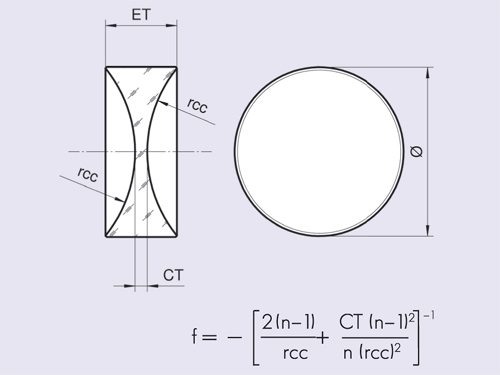

Les lentilles biconvexes et biconcaves sont utilisées lorsqu'une longueur focale courte doit être obtenue avec un diamètre de lentille élevé. La puissance de réfraction des lentilles est assurée par les deux rayons de courbure rcc et rcx (voir les figures ci-contre).

Etant donné que les deux faces des lentilles sont incurvées, une seule courbure n’est pas aussi efficace que dans les lentilles plano-concaves/plano-convexes ayant la même longueur focale. Les aberrations des lentilles biconcaves/biconvexes sont par conséquent moins élevées, ce qui est essentiel pour certaines applications.

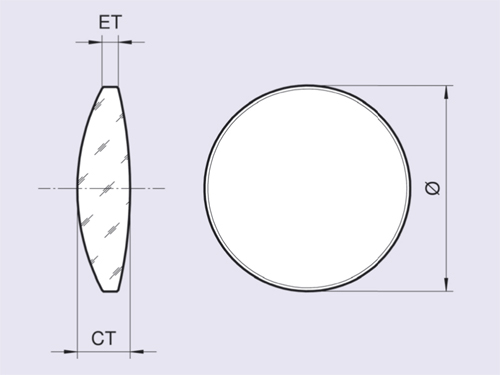

Les lentilles de meilleures formes sont des lentilles positives présentant des aberrations sphériques minimisées. Elles sont utilisées lorsque la demande sur le point image est exigeante. L’aberration sphérique est clairement définie par le diamètre du faisceau incident et sa longueur d’onde. Si ces valeurs sont connues, alors, le design du rayon de courbure de la lentille peut être calculé afin de réduire autant que possible ces aberrations.

Les lentilles de meilleures formes présentent généralement de meilleures qualités d’imagerie que les lentilles traditionnelles, même lorsqu’elles sont utilisées avec des faisceaux de diamètres (ou des longueurs d’ondes) différent (es) de ceux (ou celles) spécifiés.

Afin de réduire les aberrations sphériques, en particulier aux ouvertures numériques NA ≤ 1, les lentilles asphériques sont les plus utilisées. A la place d’un système à optiques multiples, qui corrige ces aberrations, une lentille asphérique unique est utilisée. Les avantages sont évidents : les pertes individuelles de puissance pour chacune des lentilles sont réduites et gain en temps, les ajustements coûteux ne sont plus nécessaires. Les lentilles asphériques sont également utilisées afin de collimater des diodes lasers de fortes puissances.

Avance Technologique

La qualité d’état de surface obtenue pour les lentilles à surfaces sphériques ou planes peut maintenant être également obtenue sur des substrats asphériques. Ainsi, ces lentilles sont également utilisables avec des lasers de fortes puissances.

Les lentilles cylindriques sont utilisées pour créer des lignes ou pour étendre un faisceau dans une direction. Leurs propriétés optiques et aberrations correspondent à celles des optiques sphériques.

LASER COMPONENTS offrent des lentilles cylindriques plan-concaves et plan-convexes de formes rectangulaires, carrées, et circulaires. Les lentilles cylindriques rectangulaires et carrées possèdent un axe optique clairement défini. Les lentilles cylindriques circulaires sont légèrement plus difficiles à ajuster, mais peuvent être intégrées dans les montures pour lentilles standards.

La gamme de lentilles proposée est comprise entre les rayons de courbures suivants :

  • Lentilles Plan-convexes : rcx 1 mm à ∞
  • Lentilles Plan-concaves : rcc - 3 mm à ∞
