Automatisches Brechwerkzeug für Großkernfasern

Brechwerkzeug für große Durchmesser

Für runde und nichtrunde Fasern sind Faserbrechgeräte verfügbar, mit denen auch Großkernfasern mit Faserdurchmessern von 125 µm bis 550 µm verarbeitet werden können.

Beim Brechen der Faser gibt es zwei Qualitätsmerkmale: die ebene Stirnfläche der Faser und ein definierter, reproduzierbarer Brechwinkel.

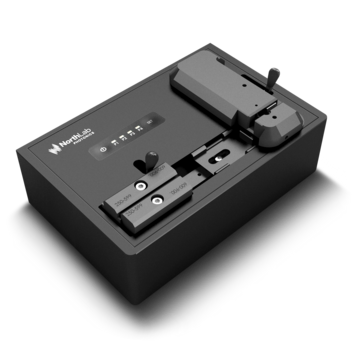

ProCleave LD (125-550 µm)

Der ProCleave LD ist ein speziell für das Labor- und Produktionsumfeld designtes Brechwerkzeug für Glasfasern mit Durchmessern bis 550 µm. Er generiert Brüche mit extrem geringen Winkelabweichungen zu den idealen 90° von typisch < 0,5° mit sehr flachen Endflächen. Für Doubleclad-Fasern oder strukturierte Fasern besitzt er einen integrierten Backstop. Der ProCleave ist eine ideale Ergänzung zu den Spleißgeräten FITEL S178LDF und FITEL S183PMII.

Die Faser wird unter einen sehr fein einstellbaren, definierten Längszug gesetzt und mit einer Diamantklinge angeritzt. Bei der Berührung der Faser durch den Diamanten  bricht diese automatisch entlang der Spannungsverteilung in der Faser. Der ProCleave kann mit einer Batterie oder mit Netzspannung betrieben werden.
