MTS6000A und MTS8000
Alle Testplattformen für WAN-Netzwerke verfügen über Basisfunktionen. Einsetzbare Messmodule ergänzen zu umfangreichen Messgeräten. Suchen Sie die geeigneten Module individuell aus.
Das MTS-6000A ist besonders handlich und für die vollständige Fasercharakterisierung bei der Installation und Wartung von Glasfasernetzen geeignet.
Den größten Funktionsumfang hat das MTS-8000, das auch für die Messung an High-Speed Netzen bei 40 Gbit/s und 100 Gbit/s verwendet werden kann. Es ist einsetzbar für physikalische, optische und Übertragung/Ethernet Messungen.

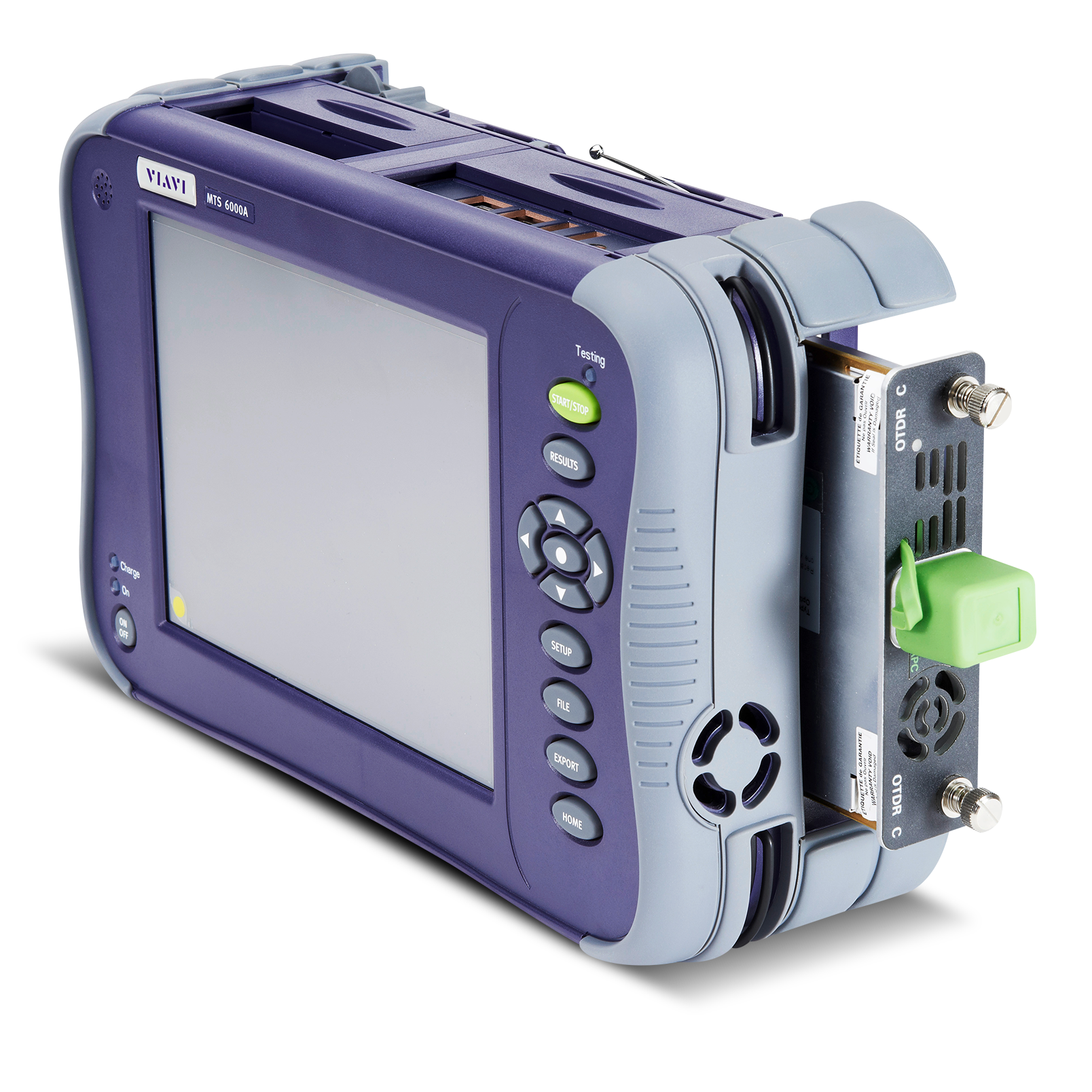

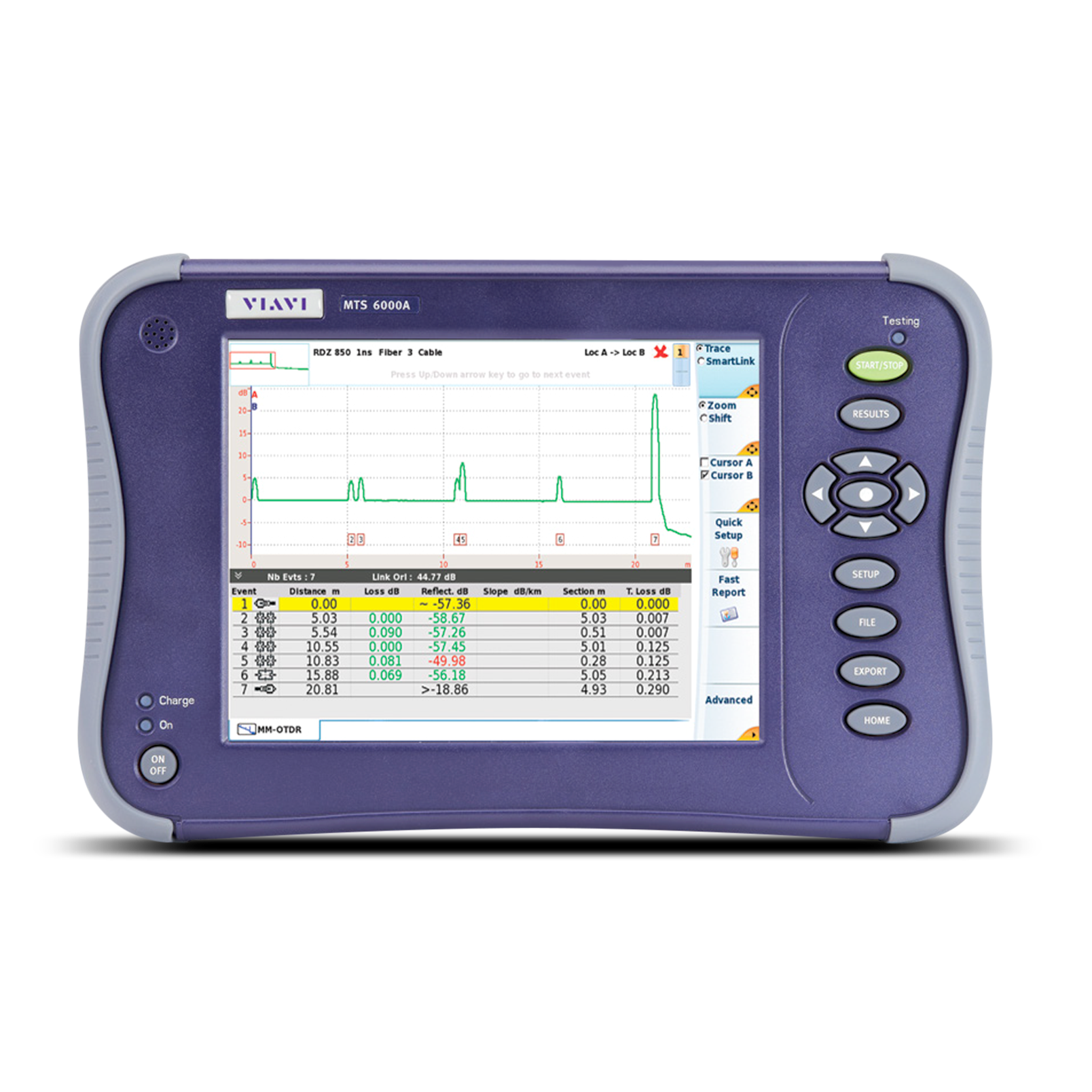

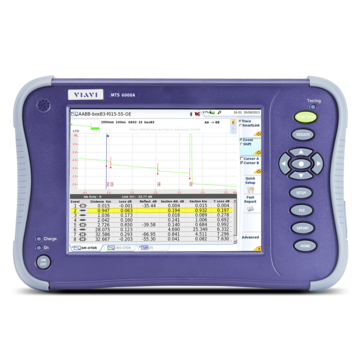

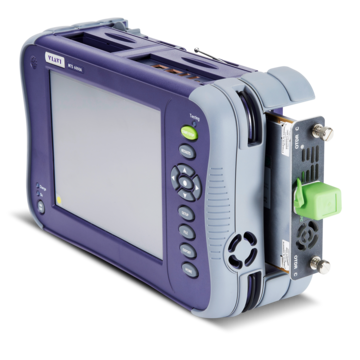

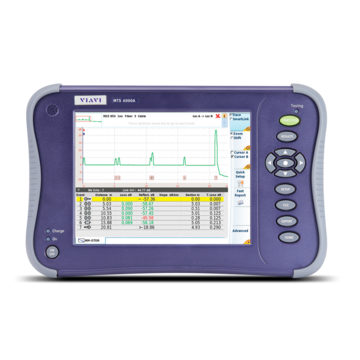

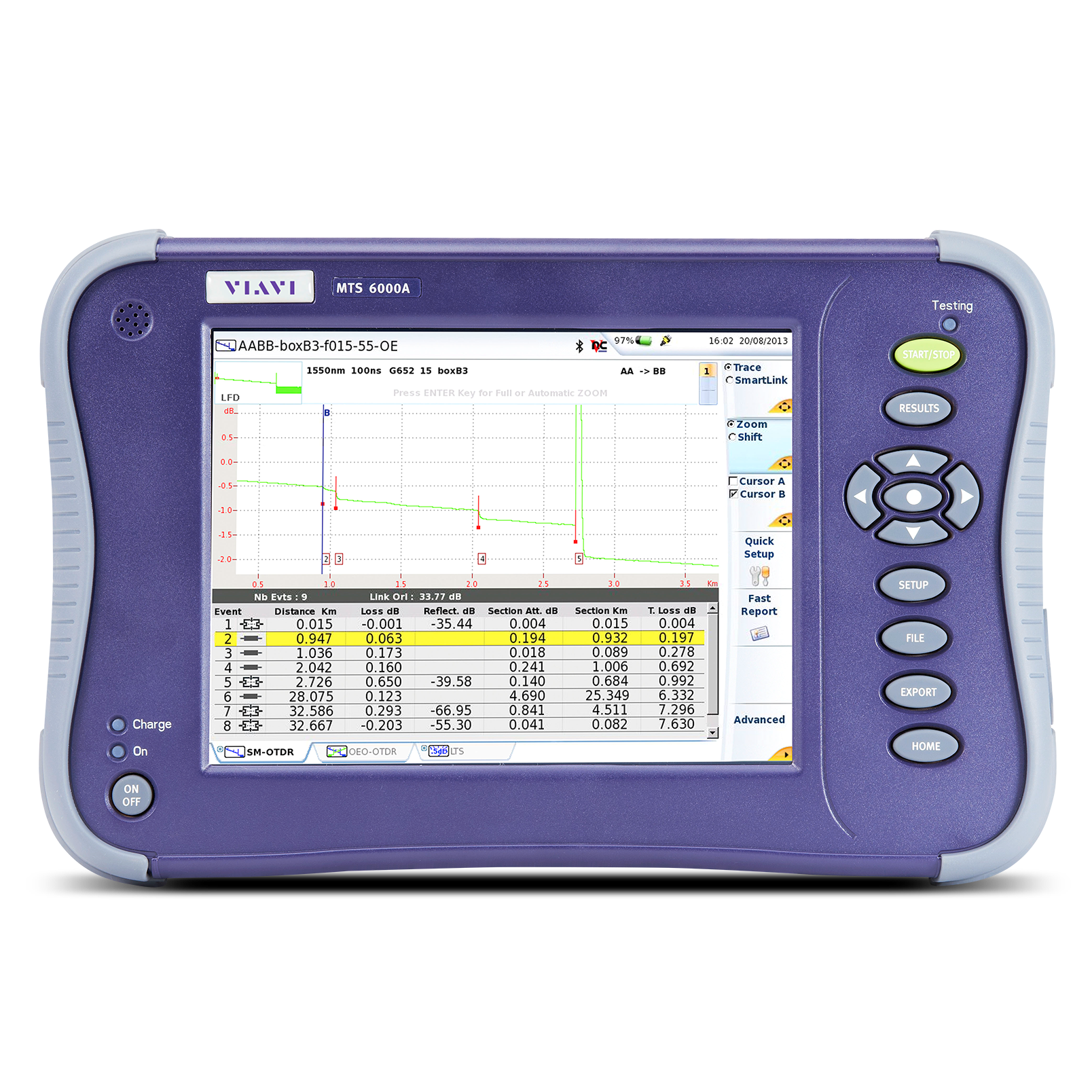

MTS-6000A
Das ideale Basisgerät für den Techniker im Außendienst! Das MTS6000A ist für die Installation und Wartung von Netzwerken bis hin zu WAN-Netzen geeignet und dabei sehr einfach zu bedienen. Die Auswahl an zahlreichen Modulen ist enorm: Mehr als 40 verschiedene optische Module unterstützen unterschiedlichste Anwendungen. Darunter sind Messeinschübe für OTDR, PMD, CD und WDM. Bis zu 50% schnellere Messungen lassen sich mit der automatischen bidirektionalen Analyse für OTDR-, Dämpfungs- und ORL-Messungen erzielen.
Möglich ist die Verbindungsprüfung mit visueller Fehlerlokalisierung (VFL), Pegelmessungen und die Integration eines Dämpfungsmessplatzes sowie das Anstecken eines Steckermikroskops.
Zur Kommunikation über die Glasfaser liefert der Hersteller das Basisgerät optional mit integriertem Sprechset.
Anschlüsse.
Für die schnelle Datenübertragung stehen mehrere Schnittstellen zur Verfügung: USB, Ethernet und optional ist eine 1GB-Speichererweiterung möglich.
Anwendungen
Mithilfe entsprechender Module eignet sich das MTS-6000A für folgende Einsätze
- Fehlerlokalisierung
- OTDR-, Rückreflexions- und Pegelmessungen
- Spektralanalyse für CWDM/DWDM
- Polarisationsmoden-Dispersion (PMD), Bestimmung des spektralen Dämpfungsprofils und Messung der chromatischen Dispersion (CD)
- Messung der Dämpfung und der optischen Rückreflexionsdämpfung (ORL)
- FiberCompleteTM-Module zur automatischen OTDR-, Dämpfungs- und ORL-Messung

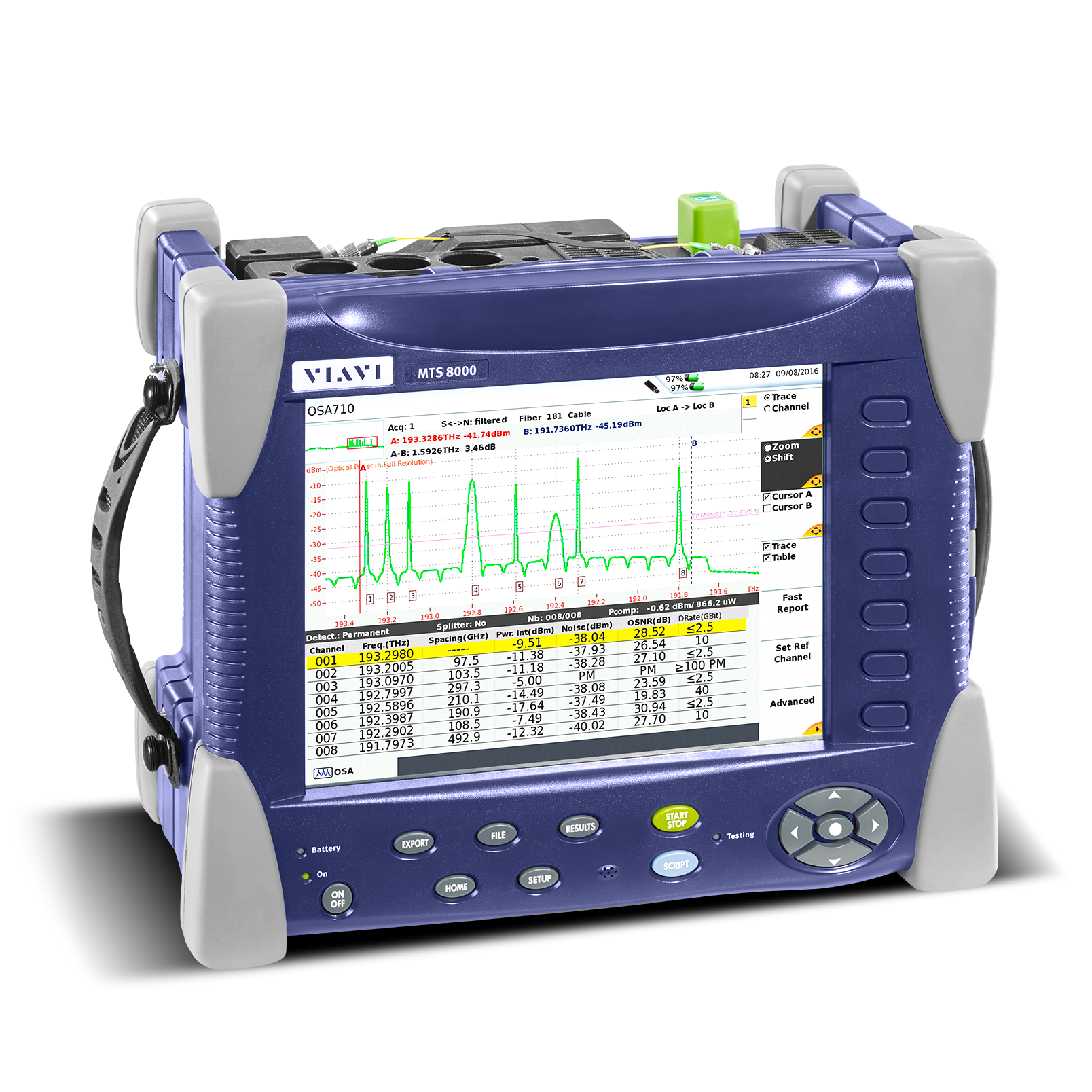

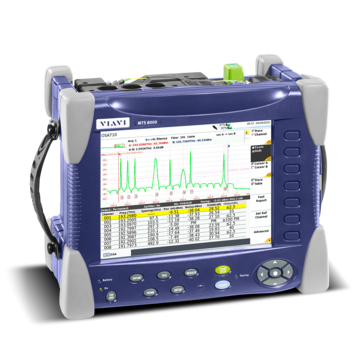

MTS-8000
70% kürzere Testzeiten, über 40 Anwendungen und verbunden über 3G, WiFi, Bluetooth oder Ethernet - das bietet das MTS8000. Dieses Gerät eignet sich für Installation, Wartung und Fehlersuche bei jedem optischen Netzwerk und trumpft auf mit weiteren Möglichkeiten: so z.B. die Faserinspektion, ROADM und 40G/100G Prüfungen.
Das modulare Basisgerät ist mit einem PowerPC Prozessor und einer 100 GB SATA-Festplatte ausgestattet und wird über einen blendfreien Touchscreen bedient. Diese Plattform bietet die umfangreichste Ausstattung in der MTS-Serie und kann mit den entsprechenden Messmodulen nahezu beliebig aufgerüstet werden.
Integrierte Messmöglichkeiten
Optional können direkt in dem Basisgerät MTS-8000 folgende Messmöglichkeiten integriert werden: Leistungsmessung, Sprechset und VFL, Verbindungsprüfung mit visueller Fehlerlokalisierung. Bei Anschluss eines Video-Steckermikroskopes P5000i ist die automatische Überprüfung des Steckers mit einer Gut-/Schlecht-Analyse nach IEC-Norm bereits integriert.
Anschlüsse
Neben dem 1G Ethernet-Anschluss und vier USB-Schnittstelllen lässt sich das MTS-8000 auch drahtlos verbinden - über 3G, WiFi oder Bluetooth.
Die Geräte sind kompatibel mit der Baureihe MTS6000.
Anwendungen
- Komplette Charakterisierung der zu vermessenden Faser mit entsprechenden Modulen möglich: OTDR, Dämpfung, ORL, CD, PMD und AP
- Überprüfung optischer Stecker
- Optische Spektralanalyse zum Test und zur Fehlerdiagnose von WDM-Systemen und ROADM Netzwerken
- Test und Fehlerdiagnose zusammenfließender Ethernet/IP Netzwerke mit 10 Mbps zu 100 Gbps Schnittstellen inkl. Datenerfassung und -analyse
- Test von Layer 1-3 Ethernet/IP SLAs mithilfe einer automatisierten erweiterten RFC2544/SAMComplete via ITU-T Y.1564.
- Überprüft TDMPDH zu SONET/SDH bei OC-3/STM-1 zu OC-192/STM-64 - beinhaltet auch Service-Betriebsstörungsmessungen und die Path Overhead (POH) Erfassung mit Triggerung
- PMD-Messung (Poliarsation Moden Dispersion) bei live traffic und in-band OSNR in DWDM/ROADM Systemen mit In-Service PMD
- Ermöglicht die Installation und Wartung von OTN Netzwerkwerken bi szu 11.1 Gbps und OTU4 mit vollem 100 Gbps Client
- Unterstützt 1/2/4/8/10 Gpbs Fiberchannel zur Installation und Wartung von SANs und low-latency circuits
