OSA Module
Optical Spectrum Analyzers, sogenannte OSAs werden für Spektralmessungen von CWDM-Systemen in Access-Netzwerken und Hauptleitungen von DWDM-Infrastrukturen verwendet – zum Beispiel in 40G oder 100G Netzwerken. Auch für ROADM-basierte Systeme bzw. 40G-Netzwerke mit engem Kanalabstand gibt es Messgeräte, die über eine echte OSNR-Messung verfügen.
Verschiedene Module der Firma Viavi sind bei uns verfügbar:
- OSA-110 Serie
- OSA-500 Serie
- NanoOSA
Für die ersten beiden Module benötigen Sie als Grundgerät ein MTS-6000 oder MTS-8000. Der NanoOSA wurde für die 2000er- und 4000er-Plattform und den ONA-800 entwickelt. Graphische Oberfläche und Menüführung lassen sich ohne größere Einweisung intuitiv bedienen.
OSA-110
Das OSA-110 bietet eine Spektralanalyse über die volle Bandbreite von 1250 nm bis zu 1650 nm. Durch die interne Wellenlängenkalibrierung wird die Wellenlänge auf eine Genauigkeit von ± 0,05 nm stabilisiert. Das garantiert korrekte Messungen. Das OSA-110 kann für alle CWDM- und DWDM-Anwendungen bis zu einem Kanalabstand von 33 GHz verwendet werden.
Für CATV-Anwendungen ist eine High-Power Version erhältlich. Ebenso ist eine In-Band Version zur Messung von echten OSNR in ROADM und 40 G Netzwerken verfügbar..
Verwendet wird das OSA-110 für folgende Anwendungen:
- Entwicklung und Wartung von DWDM-Metro und Core-Netzwerken
- Installation und Wartung von CWDM-Systemen in Access- und mobilen Zugangsnetzen für CATV
- Verifizierung von High-Speed 40/100 G-Interfaces
- Ressourcenverwaltung und Fehlersuche in ROADM-Netzwerken

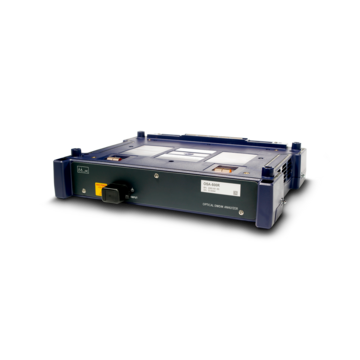

OSA-500
Für CWDM-, DWDM- und ROADM-Systeme können mit dem OSA-500 optische Spektralanalysen für den gesamten Messbereich durchgeführt werden. Dabei bietet das OSA-500 in Sekundenschnelle echte OSNR-Resultate. Durch die In-Band-OSA-Technologie sind die Ergebnisse 40% schneller verfügbar als bei anderen Systemen. Eine Wellenlängenkalibrierung ist nicht notwendig, denn die integrierte Selbstkalibrierung erspart viel Zeit und halbiert dadurch die Wartungskosten.
Für CWDM- und DWDM-Netzwerke sind Messungen der vollen Bandbreite von 1250 nm bis 1650 nm möglich. Die optische Bandbreitenauflösung beträgt 0,038 nm, wobei die Wellenlänge auf 0,01 nm stabilisiert ist.
Das OSA-500 ist in verschiedenen Versionen lieferbar, die sich in zusätzlichen Messmöglichkeiten unterscheiden. Das Gerät ist für die Kombination mit dem MTS-8000 geeignet.

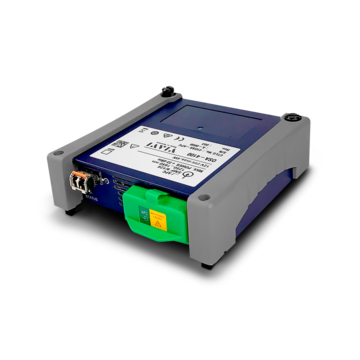

NanoOSA
Der NanoOSA ist eine preiswerte Alternative für die MTS2000/MTS4000-Plattformen mit leicht reduzierten Spezifikationen. Er deckt ebenfalls den gesamten Wellenlängenbereich von 1260 nm bis 1650 nm ab. Mit einer Wellenlängengenauigkeit von +/-0,015 nm können hier ebenfalls DWDM-Kanäle ab 33 GHz Kanalabstand gemessen werden. Das Ergebnis umfasst Kanalleistung, Wellenlänge, Offset und OSNR. Auch Driftmessungen (Wellenlängen oder Power) sind möglich.
Mit diesem Modul können neben dem gängigen CWDM und DWDM auch neue Wellenlängenszenarien im O-Band wie MWDM (7 bzw. 13 nm Kanalabstand) und LWDM (800 GHz Kanalabstand) abgedeckt werden.
Den NanoOSA gibt es in zwei Varianten: als „richtigen“ OSA (OSA-4100) und zum Verifizieren der Kanäle (OCV-4100), ähnlich einem Channel-Checker.
