Universelle modulare OTDR-Messplattformen

OTDR-Module für Service-Techniker

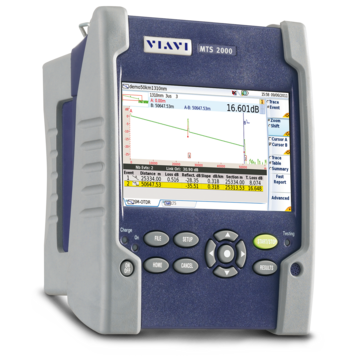

Wir bieten OTDR-Einschübe von VIAVI für die Basisgeräte MTS2000 und MTS4000 für FTTx-Netzwerkanwendungen an. Die Module bieten automatische und bidirektionale OTDR-Messungen.

Zwei Versionen werden angeboten:

• 4100-Series OTDR Module
  Austauschbare OTDR-Module für Metro- und FTTx-Anwendungen
• 4100-Series FiberComplete^TM Module
  Automatische bidirektionale IL-, ORL- und OTDR-Testmodule für die Installation, Aktivierung und Wartung von FTTx-/PON-, Zugangs- und Metro-Netzen.

OTDR-Module der Serie 4100 - Für MTS2000 und MTS4000 Plattform

Um Übertragung in Glasfasern in FTTx/PON Netzwerken zu überprüfen, wird das OTDR-Modul der Serie 4100 verwendet. Das Gerät wird zur automatischen Faserinspektion sowie zur IEC Pass/Fail Analyse eingesetzt.

Das Messmodul ist ideal geeignet für die Installation, den Aufbau und die Wartung von FTTx/PON Access, Metro und Enterprise-Netzwerken - bei vorgegebenen Wellenlängen findet es zuverlässig Fehler in PON-Netzwerken.

In nur einem Modul beinhalten die OTDR-Module der Serie 4100 einen integrierten Leistungsmesser und eine optische Quelle.

Die Module zeichnen sich durch Folgendes aus:

• Automatische Detektion von Makrokrümmungen (Macro-Bending)
• Zusammenfassende Ergebnistabelle mit Gut-/Schlecht-Analyse
• Bidirektionale OTDR-Analyse
• Schnelle Berichtserstellung - Report wird im Gerät generiert.



Eigenschaften

• Dynamikbereich bis zu 42 dB und 256000 Bezugspunkte
• PON-optimiert, um auch durch Splitter bis zu einer Größe von 1x128 prüfen zu können
• Quad-Modul: das heißt, es kombiniert Singlemode- und Multimode-Modul in einem Gerät
• Verschiedene Versionen mit bis zu drei Wellenlängen in einem Modul: 1310, 1490, 1550, 1625 und 1650 nm
• Messen von zwei Wellenlängen (1310 nm und 1550 nm) über einen einzelnen Port
• In-Betrieb Messungen bei 1625 nm oder 1650 nm

Software

Zur umfangreichen Nachbearbeitung der Testergebnisse auf dem PC steht die Berichts-Software OFS-100 FiberTrace und OFS-200 FiberCable zur Verfügung.

FiberComplete PRO-Module der Serie 4100 - Für die Plattformen MTS-2000, MTS-4000 und ONA 800

Die FiberComplete PRO Module arbeiten wie von allein: Mit nur einem Knopfdruck und einer Verbindung werden automatisch bis zu 10 Messungen durchgeführt - denn so viele Messinstrumente stecken in nur einer Einheit.

Folgende Messungen sind möglich: automatische bidirektionale Messung der Einfügedämpfung IL, bidirektionale optische Rückflussdämpfung (ORL mit OCWR-Verfahren), bidirektionale OTDR- oder Fault-Finder Test.

Die bidirektionalen Komplett-Messungen werden von zwei FiberComplete PRO-Module durchgeführt, die zeitgleich zur Messung über die zu testende Faser kommunizieren. Die Module der Serie 4100 bieten Echtzeit-Durchgangsprüfungen und eine Gut-/Schlecht-Analyse. Berichte können Sie direkt vor Ort erstellen, ohne das Gerät an einen PC anzuschließen. Die Module können mit den Basisgeräten MTS-2000, MTS-4000 und ONA 800 verwendet werden.

Die FiberComplete PRO Module zeichnen sich durch folgende Eigenschaften aus:

• Schritt-für-Schritt Assistent für den erstmaligen IL/ORL Referenztest
• Ergebnismanagement von Faser bzw. Kabel
• Vordefinierte bzw. benutzerdefinierte Schwellenwerte
• Kompatibel mit Metro-Access (MA) und Metro-PON (MP) OTDR Modulen

Software:

• FiberTrace 2 und FiberCable 2
• PC Software FiberTrace (OFS-100) und FiberCable (OFS-200) zur Nachbearbeitung der Testergebnisse

Optische Schalter für MPO/MTP-Messung

Optische Schalter für 12- und 24-fasrige Stecker ermöglichen schnelle und effiziente OTDR-Messungen an Strecken mit Mehrfachsteckern (MPO, MTP). VIAVI hat dafür ein Modul entwickelt, das direkt an die MTS4000-Plattform angeschlossen wird. Es wird über die interne Software angesprochen und gesteuert. Alternativ bieten sich die externen optischen Schalter der FOD-5510-Serie an, die sich mit jedem beliebigen OTDR kombinieren lassen. Sie stehen für Multimode- und Singlemodeanwendungen in den Konfigurationen 1x12 und 1x24 zur Verfügung.

Triple-Play Service Software Option

Optional kann das MTS-4000 mit der Triple-Play Service Software ausgestattet werden. Hiermit lassen sich umfassende IP Prüfungen durchführen. Dazu gehören:

• IPTV, Video-Service Test
  IP-Multicast-Test
  IP- Unicast Test
  I-Frame Decodierung und Anzeige
  Geprüft wird dabei die Video-Qualität, wozu auch die Analyse von Videodaten und Datenpaket-Statistiken gehören
• VoIP, Voice Test
  Emuliert bei der Prüfung ein VoIP Telefon.
  Bewertung  Voice-over-IP Datenpaket- und Sprach-Qualität (MOS- und R-Faktor)
  Unterstützt Cisco SCCP, SIP, MGCP, H.323, und Nortel Unistim Protokolle
• Datenübertragungs-Test
  Stellt einen Webbrowser bereit
  Überprüft den Datendurchsatz (FTP, HTTP), inklusive PING & Trace Route Services von 10/100/1000 Ethernet-Ports, optional von xDSL Modulen
  Scan des VLAN (Virtual local area network) für die aktuelle Konfiguration und Aktivität

Software FiberTrace 2 und FiberCable 2

FiberTrace und FiberCable:

Nachbearbeitungs-Software für PC zur schnellen, effizienzen Anzeige, Analyse und Bearbeitung von Glasfaser-Testdaten inklusive Berichterstattung.
