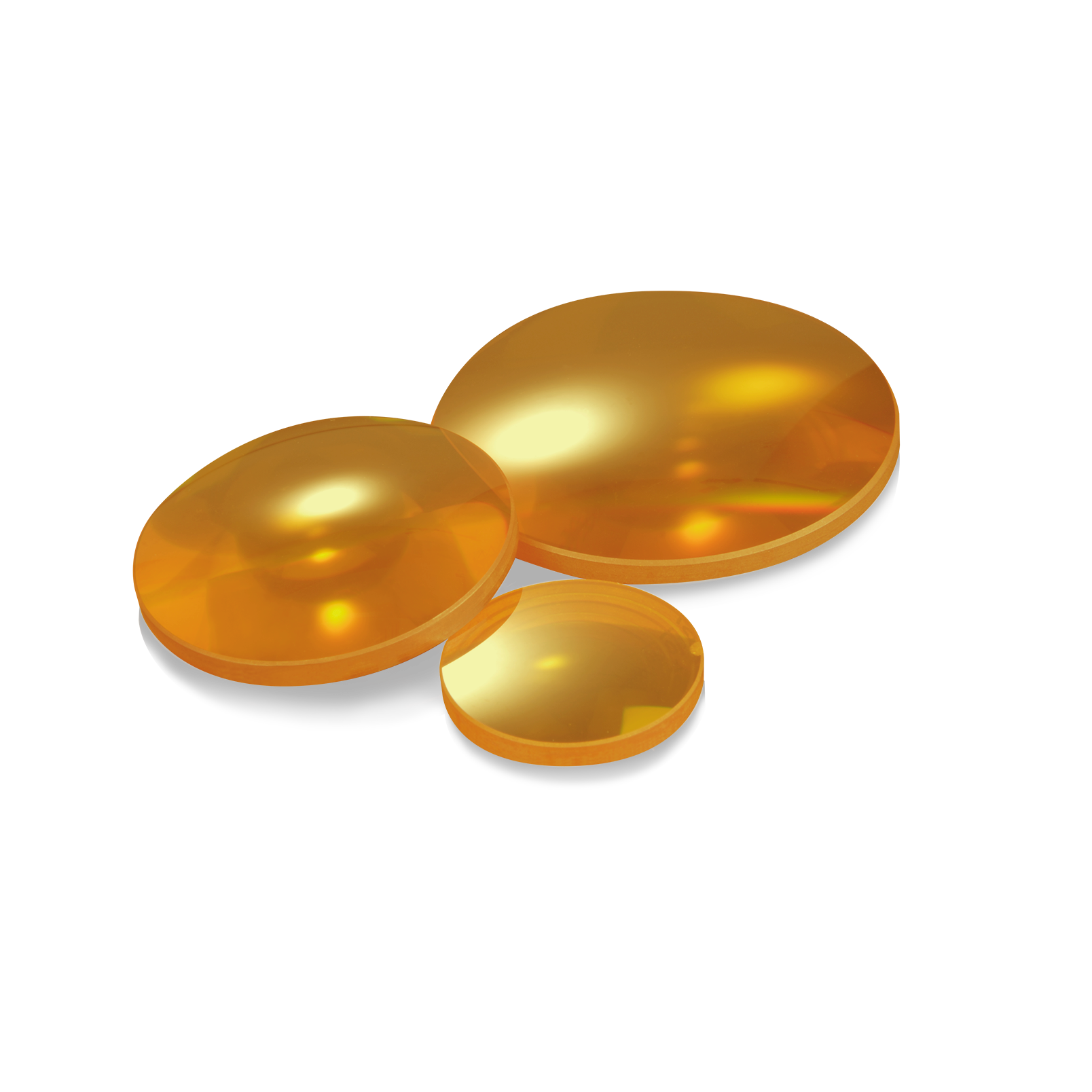

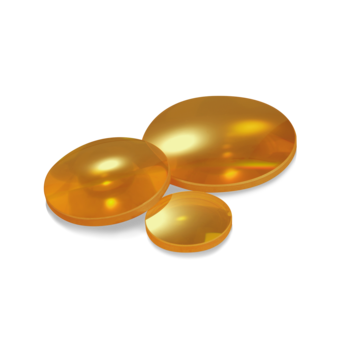

Lentilles ZnSe pour lasers CO2

Seuls des substrats de hautes qualités sont utilises pour ces optiques. Le séléniure de zinc utilisé est de « qualité laser » et est parfaitement adapté aux applications laser de forte puissance.

Les composants en ZnSe sont principalement utilisés pour des optiques en transmission.

Ils sont exclusivement réalisés avec des matériaux de « qualité Laser » pouvant être utilisés même dans des gammes kW. Une fois traités, ces éléments en séléniure de zinc ont une transmission de T>99.4% à 10.6 µm.

Lentilles Ménisques

Les lentilles ménisques sont généralement utilisées comme lentilles de coupe.

Elles ont une surface convexe/concave dans laquelle l’aberration liée -l’aberration sphérique- est réduite.

Le diamètre de focalisation réalisable est plus petit que ce qu’on obtient avec une lentille plan-convexe/plan-concave, en particulier aux courtes longueurs focales. Parce que ces lentilles servent à l’extrémité de la région de pression de la tête de coupe, l’épaisseur aux bords nécessaire et la charge en pression maximum qui en résulte doit être augmenté en proportion du besoin. Pour ces raisons nous différentions les lentilles à pression normale et celles à forte pression.

Lentilles plan-convexes/plan-concaves

En raison de leurs formes, ces lentilles plan-convexes/plan-concaves sont faciles à produire. A la fois les surfaces courbes et planes, produisent combinées la capacité réfractive de la lentille.

Dans de nombreuses applications, en particulier aux longues focales ces lentilles peuvent être utilisées sans problème. Cependant, plus la focale diminue, plus le diamètre de la lentille augment et plus l’aberration sphérique augmente. Ainsi les lentilles ménisques leur sont préférées.

Lentilles Biconvexes/Biconcaves

Les lentilles biconvexes/biconcaves présentent deux surfaces courbes égales et sont utilisées dans des cas rares de courtes focales.

Ces lentilles ne sont disponibles que sur commande.

Lentilles cylindriques

Ces lentilles présentent une surface plane et une surface courbe pour laquelle le rayon se prolonge le long de l’axe, il en résulte une ligne focale à la place d’un point focal.

Les spécifications sont disponibles sur demande.

Matériaux pour Optiques Laser CO2

En raison de la longueur d'onde infrarouge de 10,6 µm, seuls quelques matériaux peuvent être utilisés avec les lasers CO2. Outre les propriétés de transmission, les propriétés optiques et thermiques du matériau doivent également être prises en compte.

Le séléniure de zinc (ZnSe) a été établi comme matériau standard pour les lentilles et les fenêtres.

Des composants en arséniure de gallium et en germanium sont également disponibles sur demande.
