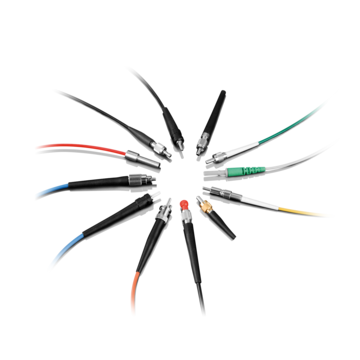

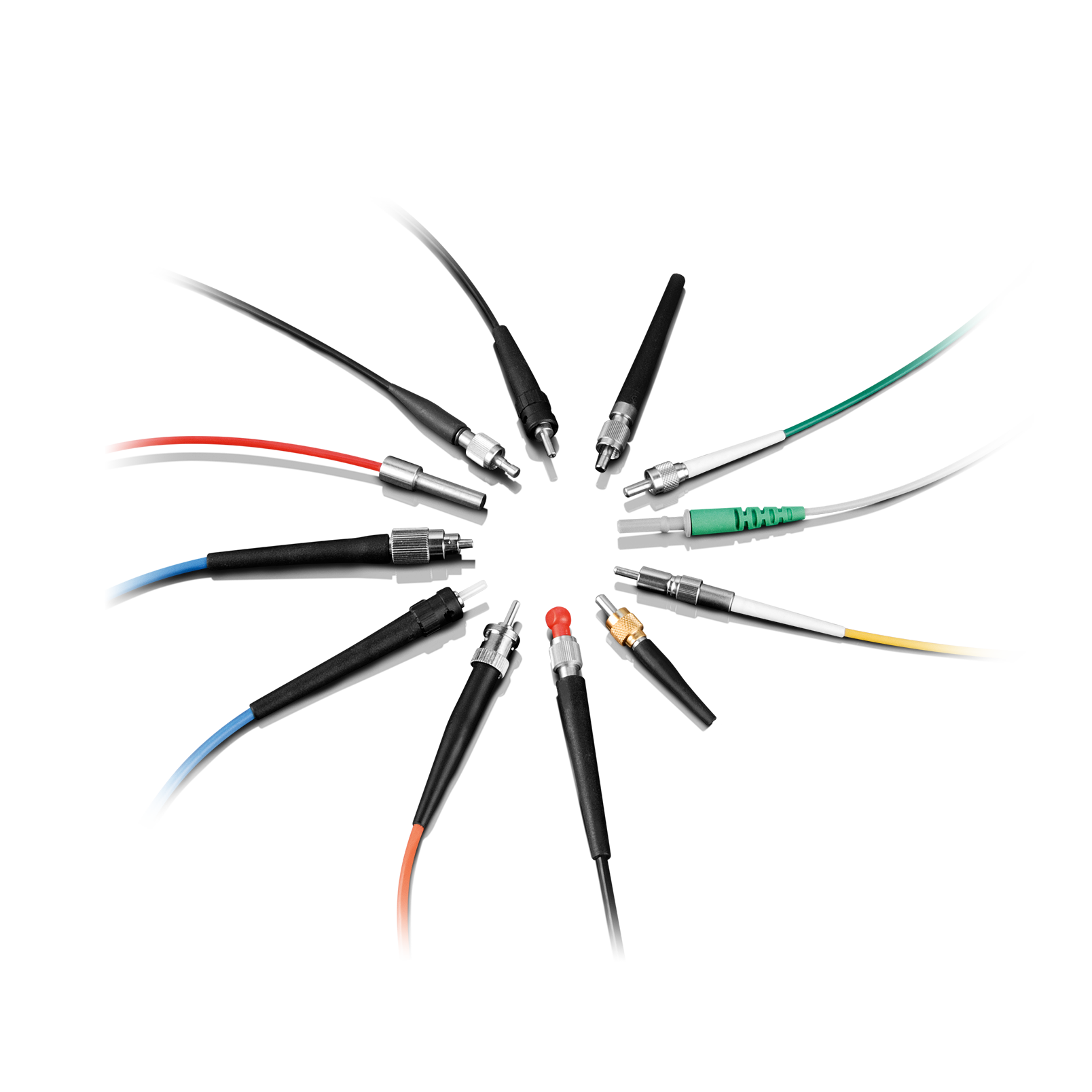

High-Power Multimode Assemblies

Seit 1995 fertigen wir in Olching konfektionierte Fasern für die Übertragung hoher Laserleistungen. Dabei können wir durch kontrollierte Reinraumbedingungen eine hohe Sauberkeit der Faserstirnfläche garantieren. Bei unseren Assemblies habe sie die Wahl zwischen D80-, SMA- oder DIN-Steckern sowie einer großen Auswahl an Schutzschläuchen. Auf Wunsch versehen wir Ihre Kabel auch mit Modestrip-Technologie oder einer AR-Beschichtung.

Beschichtete Fasern

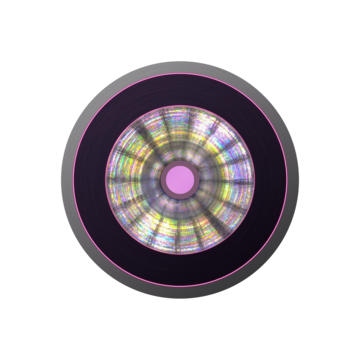

Antireflex-Beschichtungen (AR) der Faserendflächen erhöhen die Einkoppeleffizienz. Für die hermetisch dichte Montage von Glasfasern in Metallgehäusen wird eine sog. Metallisierung durchgeführt.

Um störende Reflexionen an Faserendflächen zu vermeiden (an der Grenzfläche zu Luft sind das physikalisch immer 4%), werden diese mit AR-Beschichtungen versehen. Die Entspiegelungen bieten wir für verschiedene Zentralwellenlängen an, so z.B. für 532 nm, 808 nm, 980 nm, 1064 nm, 1310 nm, 1480 nm oder 1550 nm.

Die Beschichtungen werden als Single AR (Entspiegelung für eine Wellenlänge), Dual AR (Entspiegelung für zwei Wellenlängen) oder Broadband AR (Entspiegelung für einen breiten Wellenlängenbereich) ausgeführt. Prinzipiell können alle Fasertypen mit einer AR Beschichtung versehen werden. Wichtig ist nur, dass alle verwendeten Materialen hochvakuumtauglich sind, nicht ausgasen und den thermischen Belastungen einer Beschichtung standhalten.

Beschichtete LWL Kabel werden vor allem bei der Leistungsübertragung, Medizintechnik und bei der Materialbearbeitung benötigt.

Sowohl die Konfektionierung als auch die Beschichtung werden direkt bei LASER COMPONENTS in Olching bei München durchgeführt. Die Fertigung erfolgt nach den Wünschen unserer Kunden. Auch kundenspezifische Oberflächenspezifikationen sind möglich. Gern können Sie für die Anfrage unseren Kabelkonfigurator nutzen, den Sie nebenstehend im rechten Bereich finden.

Für die hermetische Montage von Glasfasern in Metallgehäusen werden metallisierte Pigtails angeboten. Die Fasern werden mit einer Nickel/Gold-Schicht überzogen und können so direkt in metallische Gehäuse bzw. Durchführungen gelötet werden. Die Metallisierung kann auf jede beliebige Quarzfaser aufgebracht werden. Typische Schichtdicken sind <1 µm für die Nickelschicht und 0,5 – 1,0 µm für die darüber liegende Goldschicht. Die Metallisierungslängen liegen zwischen 3 und 40 mm.

Die Goldschicht lässt sich mit engen Toleranzen aufbringen und haftet sehr fest auf der Faser. So erreichen z.B. beschichtete und eingelötete 125 µm Fasern Auszugskräfte von mehr als 10 N.

Die Anwendungen sind sehr vielfältig. Metallisierungen werden bspw. eingesetzt bei:

  • Laserdioden für die Telekommunikation
  • externen Modulatoren
  • Pump-Laserdioden
  • Hochleistungsarrays
  • faseroptischen Sensoren für raue Umgebungsbedingungen
