Werkzeuge zur Faserbearbeitung

Wir bieten Werkzeuge für die verschiedensten Formen der Faserbearbeitung:

Das reicht vom Absetzen der Fasermäntel über die Reinigung der Faser, das Brechen der Faser bis hin zum Spleißen oder Polieren, je nach Anwendung. Zur Überprüfung der Faserstirnflächen kommen Mikroskope u/o Interferometer zum Einsatz.

Für alle Prozessschritte sind Werkzeuge für den Feldeinsatz aber auch für das Labor verfügbar: für den gesamten Bereich der Faserdurchmesser bis 1,2 mm.

Cleave Tool für 125 µm Fasern

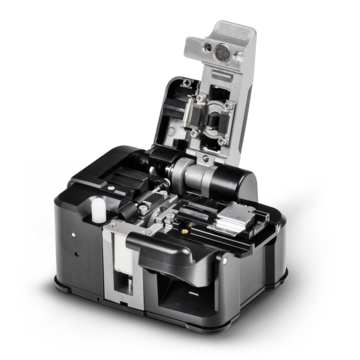

S326 - geöffenter Cleaver
S326 - Der Cleavr für Std 125 µm Fasern von Fitel
S315 Einelfaser-Brechwerkzeug von Fitel.

Cleaver für optische Fasern in Telekom- und Datacom-Anwendungen.

125 µm Fasern werden vor allem für Telekom- und Datakom-Anwendungen eingesetzt. Zum Brechen der Fasern gibt es handliche Cleaver, die im Feldeinsatz verwendet werden können.

Das kleinste Faserbrechwerkzeug im Programm nennen wir auch „Knackfrosch“, denn die Faser kann mit dem S315 einfach gebrochen werden, ohne das Gerät aus der Hand zu nehmen.

Das Gerät ist für Einzelfasern ausgelegt. Mit der integrierten Skala können Sie Brechlängen zwischen 5 und 20 mm einzustellen. Das S315 ist ein kostengünstiges und einfaches Brechgerät für den Einsatz im Feld. Sie sollten damit keine Fasern brechen, die Sie anschließend verspleißen wollen.

Das hochpräzise Faser-Brechwerkzeug S326 von FITEL ist leicht und ergonomisch. Es ist einfach zu bedienen; selbst das Einlegen der Faser ist kein Problem. Zur Bedienung kann das Brechwerkzeug auf einen Arbeitstisch gestellt, aber auch direkt in der Handfläche benutzt werden. Daher eignet sich das FITEL S326 hervorragend für den Einsatz im Feld!

Mit dem S326 können alle Typen von optischen Fasern verarbeitet werden – von der Einzelfaser bis zum Faserbändchen mit 12 Fasern und einem 125 µm Cladding-Durchmesser.

Das S327 von FITEL Furukawa liefert präzise Brechkanten und überzeugt gleichzeitig durch seine Langlebigkeit. Mit einer einzigen Klinge können Sie rund 65.000 Brechvorgänge durchführen. Danach ist sie mit wenigen Handgriffen gegen eine neue ausgetauscht und Sie können Ihre Arbeit fortsetzen. Das bedienfreundliche Design entspricht modernen ergonomischen Erkenntnissen. Alle Arbeitsschritte können mit nur einer Hand ausgeführt werden.

Die Ultraschall-Brechwerkzeuge erzeugen Bruchstellen mit gleichbleibend hoher Präzision. Optische Fasern sind so optimal für Hochfestigkeits-Spleiße vorbereitet. Beide Ultraschall-Cleaver können mit Batterien betrieben werden und eignen sich so neben dem Einsatz im Labor auch für die Verwendung im Feld.

Der Cleaver FK11 bricht Fasern mit Durchmessern von 80 µm bis 200 µm, der FK11-LDF (Large Diameter Fibers) Fasern von 180 µm bis 400 µm.

FK11-LDF-C

Dieses Modell ist in der Lage, Fasern durch ihr Polyimide-Coating hindurch zu brechen. Das harte Coating muss für einen sauberen Bruch nicht entfernt werden.

FK12

Mit dem FK12 Cleaver lassen sich auch Winkelbrüche zwischen 0° und 15° durchführen, um Rückreflektionen zu vermeiden. Da der Winkel durch Torsionskräfte eingestellt wird, kann er leicht mit hoher Präzision reproduziert werden.

Mit dem Präzisions-Faserbrechgerät FC-500 lassen sich beschichtete Fasern mit Manteldurchmessern zwischen 250 µm und 900 µm so genau brechen, dass sie danach mit Fusion-Spleißgerät bearbeitet werden können.

  • Brechwinkel unter 0,5°
  • Lange Lebensdauer von 48.000 Schnitten pro Klingensatz
  • Leichtes, robustes Design für lange Haltbarkeit
  • Manteldurchmesser von 250 μm und 900 μm
  • Eingebauter Restebehälter
  • Skalierte Halterung für genaue Spaltlängen von 5 bis 20 mm (0,20" bis 0,79")
  • Ideal für Fasertechniker und alle, die ein Glasfaserkabel vor der Durchführung eines Fusionsspleißes spalten müssen
