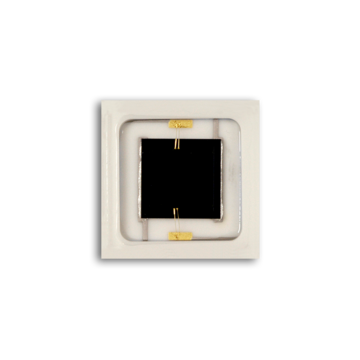

PSD - Détecteur sensible de position

Les photodiodes à résolution spatiale mesurent la position d'une tache lumineuse. La largeur de bande et la résolution de ces détecteurs sensibles (PSDs) sont inégalées.

Barrettes de PSD

PSD array
PSD scanning task

Les PSDs comme alternative aux systèmes à balayage.

Les barrettes de PSDs de SiTek sont une alternative rapide et peu coûteuse aux systèmes conventionnels à balayage.

Principe de mesure
Pour les mesures de distances basées sur des PSDs la méthode de triangulation est employée, elle est extrêmement précise. Ici un laser bien collimaté ou un faisceau LED est dirigé sur une surface témoin, et la lumière réfléchie est détectée utilisant les détecteurs sensibles à la position.

Le faisceau rencontre le détecteur individuel de position-détection à un certain point, et cette position fournit les informations désirées concernant la distance. La barrette, d'autre part, permet l'exécution rapide et sûre des tâches de balayage une fois utilisée avec des optiques lignes.

Caractéristiques
Le balayage est extrêmement rapide parce que le temps de montée des différents éléments individuels du PSD est inférieur à 100 ns. La déviation du PSD en linéarité de position est au maximum de 0,2%.

Les composants à seize segments sont disponibles en tant que barrettes standards de PSD. Des conceptions spécifiques client de tous types sont disponibles sur demande.

lire la suite »
