FLEXPOINT-Lasermodule für die industrielle Bildverarbeitung

Qualitätsmanagement und Qualitätskontrolle nehmen stetig an Bedeutung zu in industriellen Produktionsprozessen. Jedes Produkt muss am Ende einer finalen Kontrolle unterzogen werden. Hier wird die industrielle Bildverarbeitung zu einem immer beliebteren Werkzeug, das eine hohe Zuverlässigkeit und einen schnellen Produktionsfluss ohne Unterbrechung ermöglicht. Das Lichtschnittverfahren ist eine Schlüsseltechnik zur Messung von Profilen, Höhenunterschieden und Geometrien und basiert auf dem Prinzip der Lasertriangulation. Ein vollständiges Messsystem besteht aus einer Lichtquelle, einer Kamera und einer Auswertesoftware. LASER COMPONENTS hat sich auf die Herstellung der Lichtquelle, in diesem Fall des Linienlasers, unter dem Markennamen FLEXPOINT® spezialisiert.

Linienlaser

Beyond Borders

/ Auflösung

Die Qualität der projizierten Laserlinie hat großen Einfluss auf die Auflösung des gesamten Messsystems. Je feiner die Laserlinie bei gegebenem Arbeitsabstand fokussiert werden kann, desto kleinere Strukturen können vermessen werden. Die Physik und die Qualität der Optik setzen dabei die natürlichen Grenzen. Linienbreiten im Bereich von 20 µm sind möglich. Die Linienlänge wird durch den Öffnungswinkel der Linse vorgegeben. Hier sind Linienoptiken mit Öffnungswinkeln von 5° – 90° erhältlich.

/ Schärfentiefe

Ein weiterer wichtiger Parameter ist die Schärfentiefe. Das ist der Bereich, in dem sich die Linienbreite um den Faktor √2 vergrößert hat. Linienbreite und Schärfentiefe stehen in umgekehrtem Verhältnis zueinander: Je feiner die Linie, desto geringer die Schärfentiefe d.h. desto kleiner der Bereich in dem der Laser im Fokus ist. Eine Grafik mit den möglichen Linienbreiten und den dazugehörigen Tiefenschärfen finden Sie in den Datenblättern der FLEXPOINT® MV Laser auf unserer Website unter der entsprechenden Produkt-Serie.

/ Perfekte Linie

Neben der Linienbreite spielt auch die Geradheit der Linie eine wichtige Rolle. Bei Linien, die eine Bananen- oder S-Form aufweisen, kann eine korrekte Messung nicht durchgeführt werden. Jedes unserer Lasersysteme wird daher vor der Auslieferung einer intensiven Prüfung unterzogen.

Andreas Lingenhoel
Für direkten Kontakt mit Unseren Experten
Klicken Sie hier

Qualitätsmerkmale

Beyond Borders

Alle FLEXPOINT®-Lasermodule sind für den professionellen industriellen Einsatz konzipiert und verfügen über einen Verpolungsschutz sowie einen Schutz gegen Überspannung und Spannungsspitzen, um die Risiken einer falschen Handhabung auszuschließen. Für die einfache Integration in das Kundensystem besitzen die Laser ein potentialfreies Gehäuse und sind mit verschiedenen Spannungsbereichen erhältlich.

Pattern Generators Pattern Generators

/ Laser speckle Vermeiden

Ein Hindernis für effektive laserbasierte Messsysteme sind Specklemuster - ein Interferenzphänomen, das durch die kohärenten Eigenschaften des Lasers verursacht wird. Diese Muster können die Kantenschärfe und Homogenität der Linie vor allem in Querrichtung verschlechtern. LASER COMPONENTS bietet Liniengeneratoren mit Superlumineszenzdioden an, die ein breiteres Emissionsspektrum haben und damit weniger Speckle erzeugen, auch wenn sich Speckles nicht vollständig vermeiden lassen.



/ Zufallsmuster-Generator

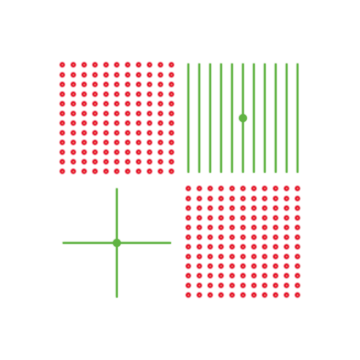

Für bestimmte Messaufgaben ist die Projektion einer einzelnen Linie nicht ausreichend. Vielmehr werden Kreuze, Gitter und Mehrfachlinien, Kreise oder Punktmatrizen benötigt. Diese Muster werden einfach mit diffraktiven optischen Elementen (DOEs) erzeugt, die durch das Kopieren einer Master-Optik in Serie hergestellt werden können. Die DOEs werden entweder in ein FLEXPOINT®-Lasermodul integriert oder in eine Kunststoffkappe, die sich leicht vom Laser abnehmen lässt, eingesteckt.

Modulation und Leistungsanpassung

Beyond Borders

FLEXPOINT MV Series FLEXPOINT MV Series

Für eine optimale Messung sollte der Laser mit der Kamera synchronisiert werden, d.h. der Laser wird genau dann eingeschaltet, wenn die Kamera ein Bild aufnimmt. Beim FLEXPOINT® kann dies über die optionale Eingangsmodulation realisiert werden. Die maximale Modulationsfrequenz beträgt 1 MHz. Unterschiedliche dunkle und helle Objekte erfordern mehr oder weniger Laserleistung. Mit Hilfe einer Steuerleitung kann diese von außen gesteuert oder fest eingestellt werden. Auch die Einstellung der Leistung über ein Potentiometer ist möglich.

Ihr Laserspezialist

offen für Partnerschaften

LASER COMPONENTS fertigt eine Vielzahl von Lasermodulen für die Bildverarbeitung und ist damit der richtige Ansprechpartner für Entwickler und Hersteller in der Bildverarbeitungsindustrie. Neben den Standardprodukten werden auch kundenspezifische Laser in Kleinserien gefertigt. Mit mehr als 20 Jahren Erfahrung im Bereich der Lasermodule ist LASER COMPONENTS ein absoluter Spezialist auf diesem Gebiet.

Original vom März 2017
Letzte Überarbeitung April 2019

Kontaktieren Sie uns persönlich!
Mitarbeiter der LASER COMPONENTS Germany GmbH Andreas Lingenhoel
