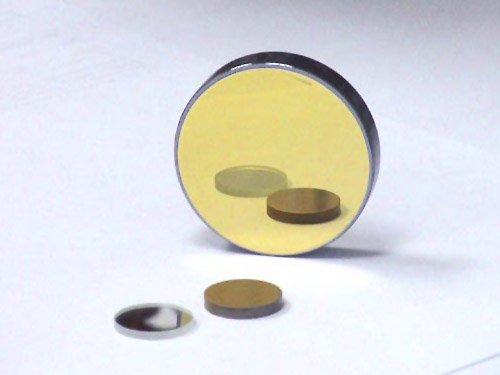

Phasenschieber-Spiegel

Phasenschieberspiegel auf Silizium- oder Kupfersubstraten werden zur Erzeugung von zirkularer Polarisation eingesetzt.

Phasenschieber-Spiegel (Typ MPC/MPS) werden verwendet, um linear polarisiertes in zirkular polarisiertes Licht umzuwandeln. Einsatz findet zirkular polarisiertes Licht bspw. beim Laserschneiden, um ein achsenunabhängiges, gleichmäßiges Schneidergebnis zu erzielen.

Die zirkulare Polarisation wird durch eine L/4 Phasenschiebung des einfallenden Strahls erreicht. Dies wird durch eine Beschichtung des Spiegels erwirkt, die sowohl auf Kupfer- als auch auf Siliziumsubstraten aufgebracht werden kann.

Beim Einsatz der Spiegel in den Strahlengang ist zu beachten, dass der ausgekoppelte, linear polarisierte Laserstrahl unter einem Winkel von 45° auf den Phasenschieber-Spiegel treffen muss, wobei er zusätzlich unter 45° zur Umlenkebene polarisiert ist (vgl. Abbildung).

Spezifikationen:

  • Toleranzen: Vgl. Kupfer-/ Silizium-Spiegel
  • Phasenshift: 90° ± 6°
  • Reflexionsgrad: R >98,8 % (10,6 µm)


Wassergekühlte Phasenschieber-Spiegel sind ebenfalls lieferbar.
