Fibres à cœur creux pour la transmission de données
Avantages techniques et exigences spécifiques en matière de raccordement et de mesure
Les fibres à cœur creux sont aujourd’hui considérées comme une technologie clé pour l’avenir de la transmission de données. Contrairement aux fibres optiques conventionnelles, elles guident la lumière à travers un cœur rempli d’air. Il en résulte une latence réduite, une dispersion plus faible et des marges de puissance exceptionnellement élevées.
Parallèlement, ces fibres posent de nouveaux défis à l’industrie. Les techniques de raccordement et de mesure établies ont été conçues pour les fibres à cœur plein et n’offrent que des possibilités limitées lorsqu’il s’agit de traiter et de caractériser avec précision un type de fibre fondamentalement différent.
Avantages Physiques
Implications Pratiques

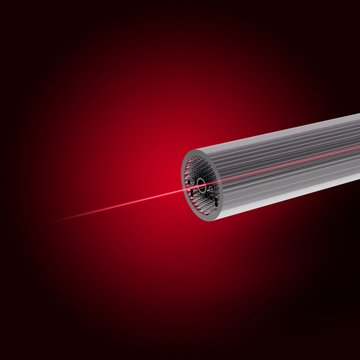

La structure des fibres à cœur creux diffère profondément de celle des fibres monomodes classiques, constituées d’un cœur en verre massif entouré d’une gaine. Dans le cas des fibres à cœur creux, la gaine n’est pas une zone de verre homogène, mais une microstructure de silice finement élaborée, composée de capillaires à parois minces. Cette structure entoure le cœur rempli d’air et confine la lumière à l’intérieur de la cavité grâce à des effets antirésonants ou photoniques.
Cette conception présente plusieurs avantages majeurs. Alors que la lumière se propageant dans le verre massif est soumise à un indice de réfraction d’environ n ≈ 1,44–1,47, la propagation dans l’air s’effectue avec une interaction optique minimale, à un indice de réfraction proche de n ≈ 1,0003. Les signaux peuvent ainsi être transmis à des vitesses allant jusqu’à environ 30 % supérieures.
De plus, comme plus de 99 % de la puissance optique est guidée dans le cœur d’air, les fibres à cœur creux offrent des réserves de puissance nettement plus élevées que les fibres en verre massif conventionnelles.
Ces caractéristiques rendent cette technologie particulièrement attrayante pour les liaisons de transmission où la vitesse, l’intégrité du signal et les marges de puissance sont déterminantes. En contrepartie, leur structure spécifique impose de nouvelles exigences aux techniciens et aux exploitants de réseaux, notamment lors de l’installation, de l’épissure et de la qualification des connexions de fibres.
Connexions à Faibles Pertes Malgré une Microstructure Délicate
La microstructure assurant le guidage de la lumière dans les fibres à cœur creux est extrêmement sensible à l’apport de chaleur ainsi qu’aux désalignements mécaniques. L’effondrement des fines cavités dans la zone d’épissure peut entraîner des pertes de signal significatives. Il est donc essentiel de recourir à un procédé d’épissure particulièrement doux, permettant de minimiser l’atténuation tout en préservant autant que possible l’intégrité mécanique de la connexion.
Le guidage de la lumière dans les fibres à cœur creux repose sur des structures creuses conçues avec une très grande précision. Même de légers désalignements peuvent provoquer l’excitation de modes indésirables, entraînant des pertes de transmission mesurables. Un simple centrage du cœur n’est donc pas suffisant. Une procédure d’alignement précise selon les axes X, Y et Z est indispensable ; pour certaines conceptions de fibres, un alignement supplémentaire en rotation ainsi qu’en tangage et en lacet peut également être requis. Les équipements d’épissure doivent par conséquent offrir une imagerie haute résolution, des algorithmes d’alignement dédiés et une maîtrise rigoureuse des paramètres de processus.

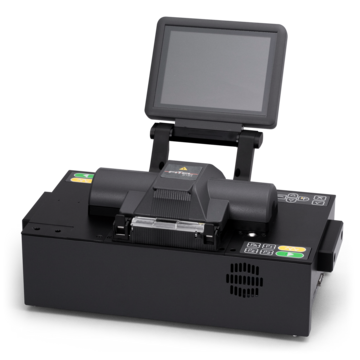

L’apport de chaleur constitue un facteur particulièrement critique. Une fusion à l’arc classique peut déformer, voire endommager, la microstructure délicate de la zone du cœur d’air, ce qui se traduit par une atténuation élevée. Pour répondre à cette problématique, les fabricants de systèmes de raccordement adoptent de plus en plus des approches avancées permettant un contrôle très précis du profil de température. Dans les systèmes à trois électrodes, chaque arc peut être régulé indépendamment, assurant une répartition plus homogène de la chaleur. Cette approche contribue à préserver la structure interne de la fibre tout en garantissant à la fois de faibles pertes à la jonction et une résistance mécanique suffisante. Dans des conditions optimisées, l’atténuation au niveau de l’épissure peut ainsi être limitée à environ 0,1 dB.
En pratique, cela signifie que les fibres à cœur creux ne nécessitent pas seulement des équipements spécialisés, mais aussi des opérateurs expérimentés disposant d’une compréhension approfondie des processus mis en œuvre. La qualité de l’épissure dépend fortement de paramètres tels que la géométrie de la fibre, la précision de l’alignement et la reproductibilité du procédé. Ce n’est qu’après l’obtention d’une connexion stable et à faibles pertes que la liaison fibre optique peut être évaluée et certifiée de manière fiable à l’aide de techniques de mesure appropriées.
Une Qualification Fiable Nécessite une Technologie de Mesure Spécialisée
Les fibres à cœur creux présentent des caractéristiques de rétrodiffusion fondamentalement différentes de celles des fibres monomodes conventionnelles. La rétrodiffusion de Rayleigh dans le cœur rempli d’air est inférieure d’environ 14 à 20 dB, ce qui complique considérablement l’analyse OTDR classique. De plus, les réflexions au niveau des épissures ou des transitions entre fibres monomodes et fibres à cœur creux peuvent générer des zones mortes, masquant ainsi des événements adjacents. Dans ce contexte, les méthodes de mesure conventionnelles s’avèrent souvent insuffisantes pour qualifier de manière fiable les liaisons en fibres à cœur creux.

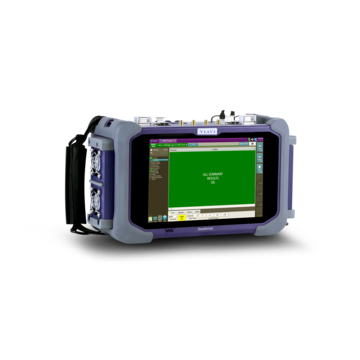

Les paramètres de test de l’OTDR doivent donc être définis avec un soin particulier lors de la mesure de ces fibres. Une plage dynamique suffisamment élevée, des largeurs d’impulsion adaptées à la longueur de la liaison ainsi que des longueurs d’onde de test appropriées sont indispensables. Dans les applications sur le terrain, les mesures sont généralement réalisées à 1 550 nm ou 1 625 nm. En revanche, la longueur d’onde de 1 310 nm, couramment utilisée pour les distances plus courtes, ne fournit souvent pas de résultats exploitables dans de nombreuses applications HCF. Les mesures bidirectionnelles sont également essentielles, car le coefficient de rétrodiffusion et la représentation des événements peuvent varier le long de la liaison. Seuls des réglages finement ajustés permettent une évaluation fiable des épissures, des zones de transition et des valeurs d’atténuation.
Une qualification complète des liaisons en fibres à cœur creux nécessite en outre des paramètres de mesure complémentaires. Le profil d’atténuation (AP) offre une meilleure compréhension du comportement spectral des pertes sur une plage de longueurs d’onde définie et met en évidence d’éventuelles limitations dues aux bandes d’absorption. Les mesures de la dispersion chromatique (CD) et de la dispersion des modes de polarisation (PMD) fournissent des informations supplémentaires essentielles sur les performances de transmission et l’aptitude à supporter des débits de données élevés. En particulier lors de nouvelles installations, ces mesures permettent de vérifier les spécifications du fabricant et d’évaluer de manière fiable la qualité globale de la liaison.
Conclusion
En résumé, les fibres à cœur creux présentent des avantages techniques considérables pour la transmission de données. Une latence réduite, une dispersion minimale, des effets non linéaires fortement atténués ainsi que des marges de puissance élevées en font une solution particulièrement attractive pour les applications les plus exigeantes. L’expérience pratique montre toutefois que ces bénéfices ne peuvent être pleinement exploités que si les techniques d’épissure et de mesure sont rigoureusement adaptées à la structure spécifique de ce type de fibre. La réalisation d’épissures à faibles pertes exige un alignement d’une très grande précision ainsi qu’un contrôle minutieux de l’apport de chaleur. Outre des mesures OTDR configurées de manière appropriée, des tests complémentaires du profil d’atténuation (AP), de la dispersion chromatique (CD) et de la dispersion des modes de polarisation (PMD) sont indispensables pour garantir une qualification fiable des liaisons fibre optique. Le déploiement réussi des fibres à cœur creux ne repose donc pas uniquement sur le choix de la fibre elle‑même. Il nécessite également des processus maîtrisés, des équipements de mesure et de raccordement adaptés, ainsi qu’une expertise technique approfondie à chaque étape, de l’installation à la validation finale de la liaison.
