Lorsqu'il s'agit d'évaluer précisément et rapidement les signaux optiques des amplificateurs sensibles à la position (Position Sensitive Detectors - PSD), le PSD, l'amplificateur et l'électronique d'évaluation doivent être parfaitement adaptés les uns aux autres. Vous trouverez sur cette page des systèmes modulaires complets à haute résolution et à faible latence qui garantissent l'obtention des résultats souhaités, même en cas de processus dynamiques ou de faibles sources lumineuses. Ils allient simplicité d'utilisation et fiabilité de transmission des données pour une analyse ou un contrôle de processus précis.
Series
Modules PSD et Electronique d'Evaluation
Modules PSD et Electronique d'Evaluation - Modules SEEPOS & PSD
Détection de position de haute précision dans un pack complet
Pour effectuer des mesures de position plus facilement, SiTek propose des modules PSD petits et compacts. Les PSDs unidimensionnel de 2,5 mm à 20 mm ou les PSDs bidimensionnel avec une longueur de 2x2 mm ² à 20x20 mm² sont intégrés dans un bâti (support de PSD MH01). Ces montures pour PSD peuvent être reliées au système SEEPOS en utilisant un connecteur DSUB9 et ainsi former une unité « plug&play » complète pour des mesures de position de haute précision.

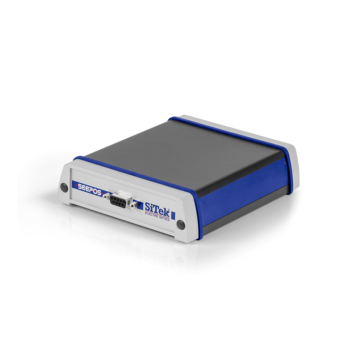

Le SEEPOS, de la société SiTek, est un système de traitement des signaux pour PSDs uni ou bidimensionnel. Avec ce système, les positions peuvent être mesurées avec une résolution de 16 bits et des vitesses jusqu'à 1 MHz sur une large gamme de puissance – du nW au mW – à la fois pour des applications DC et avec sources lumineuses modulées.
Avec le logiciel inclus dans la livraison, tous les paramètres, tels que : la tension de polarisation du PSD, l’amplification, et l'utilisation de filtres analogiques ou numériques, etc., peuvent être ajustés et surveillés. Non seulement la tache de faisceau sur le détecteur est graphiquement représentée dans la direction XY, mais également les fluctuations en X-t et Y-t sont elles aussi bien affichées. Les algorithmes de représentation graphique optimisés assurent que toutes les données peuvent être visuellement représentées sur l'ordinateur à pleine vitesse par l'intermédiaire d’un USB 2,0.
Modules PSD et Electronique d'Evaluation - Module de détection de position
Système PSM pour les applications exigeantes
Le module de détection de position (PSM) combine un PSD ultrasensible avec un amplificateur à faible bruit et une évaluation numérique dans un boîtier compact. Il offre une résolution submicrométrique avec des taux d'échantillonnage allant jusqu'à 100 kHz. C'est la solution idéale pour les tâches de mesure dynamiques dans la recherche, l'industrie ou la fabrication - en bref, partout où la vitesse et la précision sont requises.
Le système fonctionne sans contact, convient pour les analyses de mouvement en continu et permet une sortie en temps réel des données de position via USB. Grâce à l'étalonnage automatique, aux filtres intégrés et à la simplicité d'utilisation du logiciel, le PSM est immédiatement prêt à l'emploi.
Fiches Techniques
- PSM Series - Position Sensing Modules
- SPC PSM High Speed Position Sensing Module
- OT-100 High Speed Position Sensing Amplifier
- OT-301 Versatile Position Sensing Amplifier
- OT-301DL OEM Position Sensing Amplifier
- OT-301SL OEM Position Sensing Amplifier
- OT-302D Display Module For Position Sensing Amplifiers
- Infrared Position Sensing Module
- E-VNG0031PSD Two-Dimensional Position Sensitive Detector (PSD) Analog Module
