Série 55+ | Composants IR pour 5 Hz / 5 µm
Les émetteurs infrarouges thermiques sont souvent utilisés en combinaison avec des détecteurs pyroélectriques. La série 55+ contient les deux :

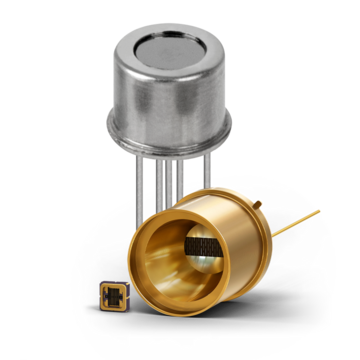

Notre partenaire Infrasolid livre des émetteurs IR avec une puissance quasi-parfaite dans la plage de longueur d’onde IR inférieure (jusqu’à 10 µm) et avec des modulations lentes de 5 Hz. Pour notre pack, nous avons sélectionné la version haut de gamme avec réflecteur optimisé dans un boîtier TO-8. Les émetteurs sont également disponibles dans des boîtiers SMD 3×3 mm sur demande.
Vous obtenez en contrepartie nos détecteurs pyroélectriques avec amplificateur différentiel intégré. Avec leur design innovant, ils offrent un excellent rapport signal/bruit dans une plage dynamique élevée, notamment pour différents canaux.
Notre série 55+ ouvre la voie à de nouvelles applications et à l’amélioration du design existant. Jusqu’à présent, la plupart des applications IR utilisent la plage 3-5 µm pour détecter le gaz naturel et les gaz de combustion, ainsi que le CO2 et le CO. Mais que se passe-t-il si on parvient vraiment à réduire l’utilisation des combustibles fossiles ? La communauté Infrarouge se tournera vers de nouveaux domaines d’application et franchira le pas « 5+ » vers des plus grandes longueurs d’onde. Cela permettrait par exemple une caractérisation détaillée des composés organiques ou la mesure de la teneur en humidité dans les gaz avec une très faible diaphonie.
NOS DÉTECTEURS D'IR
Détecteurs panchromatiques, photoconducteurs et thermiques
Photodiodes PIN InGaAs
Les photodiodes modernes PIN InGaAs sont panchromatiques et convertissent la lumière en photo-courants dans la gamme Vis-NIR. Concrètement parlant, ceci signifie une gamme de sensibilité de 500 nm à 1700 nm pour l’InGaAs standard et – par incréments – jusqu'à 2600 nm pour l’InGaAs étendu. Les variations pour la transmission de données ne sont pas panchromatiques.
Détecteurs PbS et PbSe
Le PbS est un détecteur à semi-conducteur de SWIR (1 - 3.3 µm) standard tandis que le PbSe est employé dans la gamme de MWIR (1 - 4.7 µm si non refroidi ; et jusqu'à 5.2 µm une fois refroidi). Nos détecteurs à sel de plomb sont des photoconducteurs ; la résistance du détecteur est réduite pendant l'illumination. La structure du cristal est polycrystalline et est produite par l'intermédiaire de dépôt chimique.
Détecteurs Pyroélectriques
Les détecteurs pyroélectriques sont des détecteurs thermiques (c-à-d., ils créent un signal électrique dû aux changements de température dans la puce). De tels changements de température sont provoqués par l'absorption de la lumière.
Nous employons le LiTaO3 et le DLaTGS en tant que matériaux pyroélectriques. Fondamentalement, de tels détecteurs couvrent le spectre entier.
Cependant, ils sont principalement employés pour la détection infrarouge à moyennes et grandes longueurs d’ondes (MWIR et LWIR, respectivement). En outre, de nos jours leur utilisation dans la région du THz devient de plus en plus populaire.
Cliquez ici
Accessories
Beyond Borders
Un filtre IR fait toute la différence. Les détecteurs thermiques sont naturellement polychromatiques, et un filtre est nécessaire pour détecter les gaz/longueurs d’ondes spécifiques.
Les cristaux pyroélectriques génèrent simultanément des porteurs de charge positifs et négatifs sur des faces opposées.
