Die SAP Serie (Avalanche Fotodiode für Photonenzähler)
Die SAP-Serie basiert auf einer "Reach Through" Struktur mit exzellenter Quanteneffizienz, extrem kleinem Rauschen und Dunkelstrom. Diese APD mit einer aktiven Fläche von D=500 µm kann entweder im normalen Linearmode (VR < VBR) mit einer internen Verstärkung von 250 oder mehr, oder auch im "Geiger" Mode betrieben werden.
Beim Betrieb im "Geiger Mode" wird die APD mit einer Spannung größer der Durchbruchsspannung (VR > VBR) beschaltet, wodurch einzelnen Photonen nachgewiesen werden können.
Anwendungen
Die SAP-Serie eignet sich somit explizit für Anwendungen, die schwächste Lichtsignale bis zu einzelnen Photonen quantifizieren und zeitlich erfassen können (z.B.: LIDAR, Spektroskopie, Fluoreszenzmessungen oder Photon Counting). Die Vorteile gegenüber PMTs (Photon Multiplier) sind wie folgt:
- Kleine kompakte Bauform
- Sehr hohe Quanteneffizienz
- Unempfindlich gegen magnetische Felder
- Robust
- Lange Lebenszeit
- Sehr gute Zeitauflösung
- Kostengünstig
- Kleinere Betriebsspannung

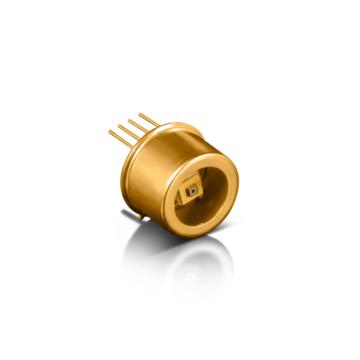

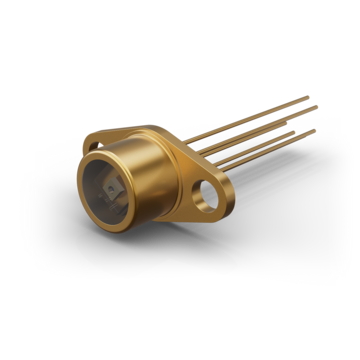

Die SAP-Serie wird in einem modifizierten, hermetisch dichten TO-46 Gehäuse geliefert. Optional gibt es eine Version mit einstufigem thermoelektrischen Kühler im TO-37 Gehäuse oder mit zweistufigem TEC im TO-8.
Accessories
Beyond Borders
Mit den kostengünstigen Blockmodulen von LASER COMPONENTS ist es sehr einfach, Spannungen bis zu einigen 1000 V bereitzustellen
Informationen
zu Lawinenfotodioden
Halbleiter-Materialien
Lawinenfotodioden werden, ähnlich wie Photomultiplier, zur Detektion äußerst schwacher Lichtintensitäten eingesetzt.
Für die Wellenlängen von 250 – 1100 nm werden Si APDs eingesetzt, für die Wellenlängen von 1100 – 1700 nm wird InGaAs als Halbleiter verwendet.
