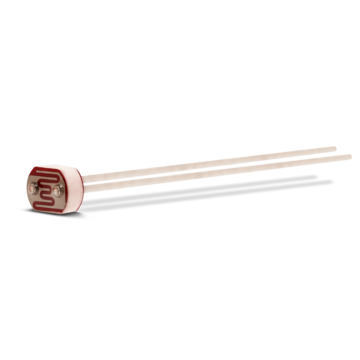

LDR à tête radiale pour une détection rapide et fiable de la lumière

La série PDV offre une réponse rapide, des fils radiaux et de nombreuses options de résistance.

Les photorésistances CdS de la série PDV offrent une réponse rapide, des fils radiaux et une large plage de résistance pour une détection flexible de la lumière. Conçues pour un montage facile sur circuit imprimé, elles conviennent aux applications dynamiques telles que le contrôle de l'éclairage et la détection de flammes. Elles se distinguent par leurs temps de réaction rapides et leurs performances polyvalentes dans un format compact.

Série PDV : Photorésistances à réponse rapide

La série PDV d'Advanced Photonix se compose de résistances photorésistantes (LDR) au sulfure de cadmium (CdS) et est conçue pour une détection fiable et analogique de la lumière dans une large gamme d'applications. Dans la lumière visible (400-700 nm), la réponse spectrale de ces photorésistances reflète fidèlement la sensibilité de l'œil humain. Les LDR de la série PDV sont idéales pour détecter les niveaux de lumière ambiante dans des dispositifs tels que les commandes d'éclairage automatiques, les détecteurs de flamme et l'électronique grand public. Leur conception radiale garantit une intégration facile dans les cartes de circuits imprimés, ce qui en fait un choix pratique pour les équipementiers et les ingénieurs à la recherche de capteurs réactifs et peu encombrants.

La série PDV comprend des modèles dont la résistance d’ obscurité varie de 0,5 MΩ à plus de 10 MΩ, et la résistance en présence de lumière d'environ 300 Ω à 10 kΩ à 10 lux, en fonction du composant spécifique. La sensibilité maximale est généralement centrée sur le spectre vert autour de 540-550 nm. La tension de fonctionnement maximale est généralement comprise entre 150 et 250 V, avec une puissance dissipée allant jusqu'à 100 mW. Les temps de montée et de descente sont généralement compris entre 25 ms et 100 ms, ce qui offre une vitesse de réponse exceptionnelle. La plage de température de fonctionnement s'étend de -25 °C à +75 °C.

Marchés et Applications

  • Detection de lumière ambiante
  • Contrôle de luminosité des écrans
  • Detection de flamme et de lumière
  • Mesure d’intensité optique
  • Contrôle de circuits et interrupteurs optiques

Benefits

  • Réponse rapide à la lumière - Permet une adaptation rapide dans des conditions d'éclairage dynamiques, idéal pour la détection de flamme, les compteurs de lumière et les systèmes de contrôle réactifs.
  • Intégration aisée dans les circuits imprimés - La conception radiale permet un montage simple et fiable à travers les trous dans les circuits compacts.
  • Gamme de performances polyvalente - Large choix de modèles avec des résistances et des sensibilités variables pour répondre aux divers besoins des applications.
  • Sensibilité semblable à celle de l'œil humain - La réponse analogique imite étroitement la vision naturelle, assurant une détection précise de la lumière ambiante pour une gradation et un contrôle en douceur.

Features

  • Réponse spectrale : 400 nm à 700 nm, (sensibilité maximale typiquement autour de 540-550 nm)
  • Résistance à l'obscurité (selon le modèle) : 0,5 MΩ à >10 MΩ
  • Résistance à la lumière à 10 lux : Typiquement 300 Ω à 10 kΩ
  • Tension de fonctionnement maximale (selon les composants) : Jusqu'à 150 V-250 V DC
  • Dissipation de puissance : jusqu'à 100 mW (avec déclassement approprié au-dessus de 25 °C)
  • Temps de réponse : Temps de montée : ~30 ms, Temps de chute : ~40-100 ms
  • Plage de température de fonctionnement : -25 °C à +75 °C
  • Type de montage : Fils radiaux pour l'assemblage de PCB à travers le trou
  • Type de boîtier : Corps cylindrique compact revêtu d'époxy

Fiches Techniques
