Photonenzählwerke - Single Photon Counting Module mit APDs

Zum Zählen von einzelnen Photonen werden sogenannte Single Photon Counting Module (SPCM) eingesetzt. Die Photonenzähler von LASER COMPONENTS mit dem Markennamen COUNT^® bieten hohe Quanteneffizienz, sehr niedrige Dunkelzählraten und einen weiten Dynamikbereich.

Funktionsweise und Betrieb

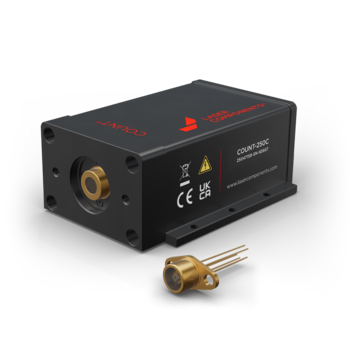

Die Module der COUNT^®-Serie von LASER COMPONENTS bestehen aus einer besonders rauscharmen Silizium-Avalanche-Photodiode und einer speziell entwickelten Hochvolt (HV)-Elektronik mit Quenching-Schaltung und Temperaturmanagement. Sie können bei Wellenlängen zwischen 400 nm und 1000 nm betrieben werden. Eintreffende Photonen erzeugen lawinenartige elektrische Pulse, die am TTL-Ausgang ausgelesen werden.

100 % Qualitätskontrolle
Alle Spezifikationen unserer COUNT^®-Module werden an unserer hauseigenen Teststation überprüft. Diese kombiniert ultrakurz gepulste Diodenlaser, computergesteuerte Bewegungstische und ein Referenzleistungsmessgerät mit einem System zur zeitkorrelierten Einzelphotonenzählung (TCSPC), dem Time Tagger Ultra von Swabian Instruments.

Besondere Merkmale der COUNT^®-Module

• Einzelphotonen-Detektion mit hoher Quanteneffizienz
• Aktive Quenching-Schaltung für definiert kurze Totzeit und genaue Messung
• Extrem niedrige Dunkelzählrate (DCR) mit ≤ 10 Hz verfügbar
• Niedrige Afterpulse-Wahrscheinlichkeit (AP)
• Kurzes Timing-Jitter
• Ultra-schnelle TTL-Pulse
• Optionaler Faseranschluss (FC)
