Flexible Leistungsdetektoren mit hoher Zerstörschwelle
Modulare Leistungsdetektoren für präzise Lasermessung

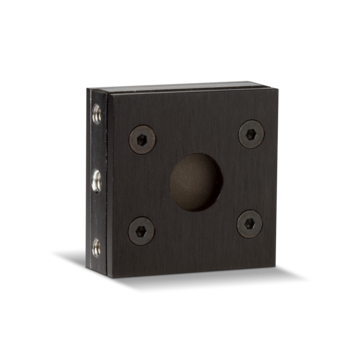

Die UP-Leistungsdetektoren sind vielseitig einsetzbar. Sie wurden für Messung von mittleren und hohen Laserleistungen entwickelt und eignen sich sowohl für Dauerstrich- als auch gepulste Laser. Mit ihrem modularen Design lassen sich die zahlreichen Produktvarianten flexibel an verschiedene Anwendungen anpassen. So sorgen zum Beispiel verschiedene Absorberbeschichtungen und Kühlungsarten dafür, dass die Geräte optimal auf Strahlprofil, Leistung und Wellenlänge abgestimmt werden können. Dank ihrer robusten Thermopile-Technologie sind sie besonders langlebig und zuverlässig.
Hohe Zerstörschwellen und flexible Kühloptionen

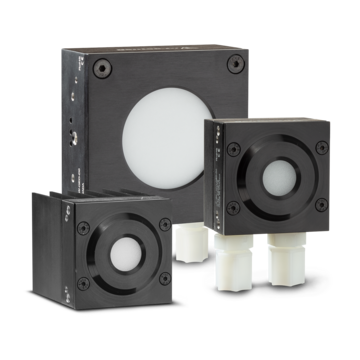

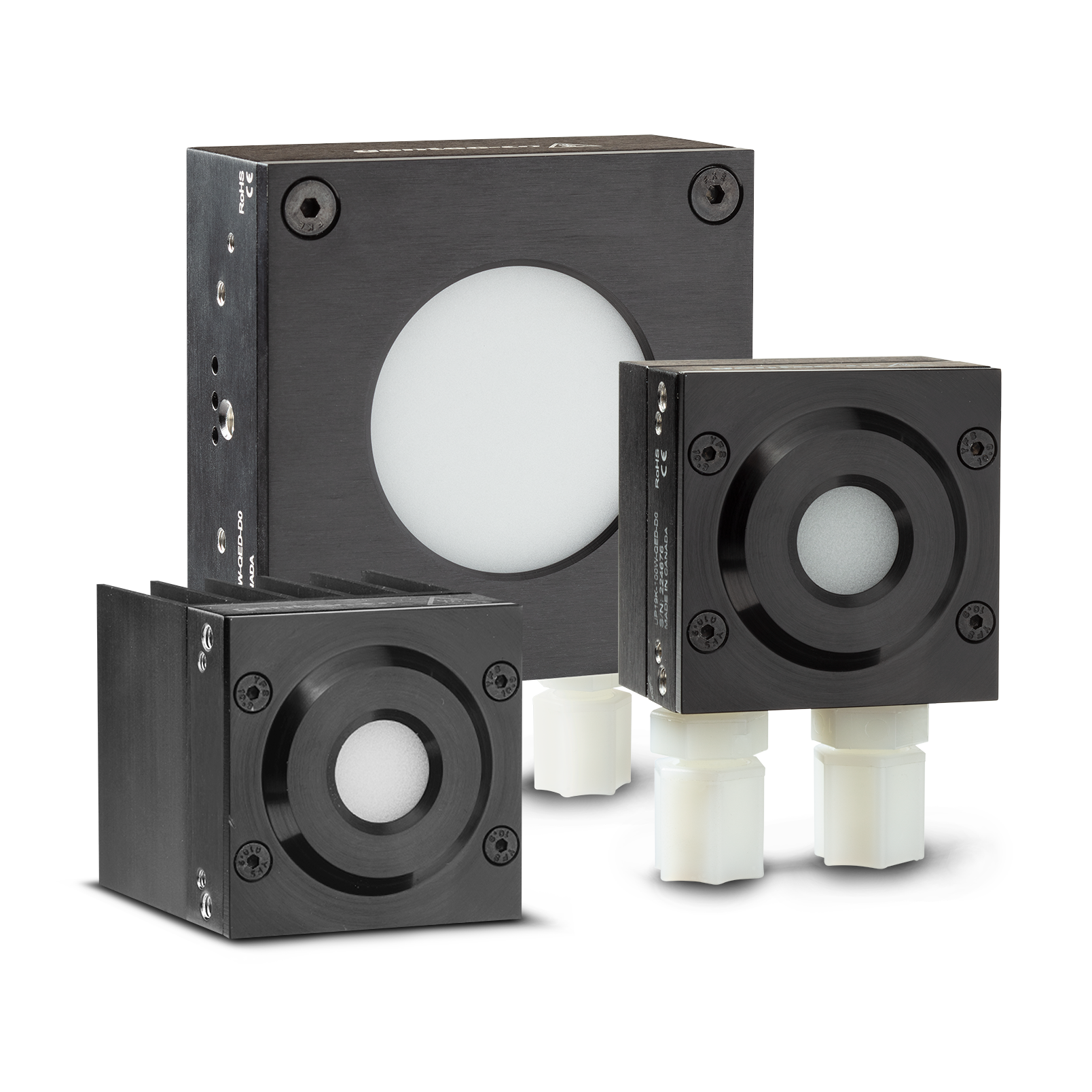

Je nach Modell erfassen die UP-Detektoren mittlere Leistungen von wenigen Watt bis hin zu 2,5 kW. Die Varianten mit Wasserkühlung (UP-W) erreichen Zerstörschwellen von bis zu 100 kW/cm² und sind ideal für stark fokussierte Strahlen im UV- und IR-Bereich (ausgenommen CO₂-Laser). Für Anwendungen mit extrem hoher Energie- und Leistungsdichte bietet die UP-QED-Serie dank eines proprietären Absorbers bei Wellenlängen zwischen 300 nm bis 2,5 µm die höchste Zerstörschwelle am Markt. Je nach Anwendung werden verschiedene Aperturgrößen, Absorberdicken und Kühlkonzepte (Konvektion, Kühlkörper, Lüfter oder Wasser) angeboten.
Markets & Applications
- Lasermaterialbearbeitung / Industrielle Fertigung
- Mikrobearbeitung / Mikrosystemtechnik
- Halbleiterindustrie
- Medizintechnik
- Luft- und Raumfahrt
- Verteidigung
Features
- Messbereich: bis zu 2,5 kW durchschnittliche Laserleistung
- Zerstörschwelle: bis zu 100 kW/cm² (z. B. UP-W-Modelle)
- Wellenlängenbereich: 193 nm bis 20 µm (modellabhängig)
- Aperturgrößen: verfügbar ab 10 mm bis 55 mm (je nach Modell)
- Kühlmethoden: Konvektion (S), Kühlkörper (H, L), Lüfter (F), Wasser (W)
- Reaktionszeit: ab 0,3 s je nach Modell und Kühlung
- Absorbermaterialien: proprietäre Beschichtungen in unterschiedlichen Dicken
- Kalibrier Ungenauigkeit: typischerweise ±2,5 %
Benefits
- Zuverlässige Messung hoher Laserleistungen bis 2,5 kW – Ideal für anspruchsvolle Anwendungen in Industrie und Forschung.
- Extrem hohe Zerstörschwelle – Besonders geeignet für fokussierte Strahlen und hohe Leistungsdichten.
- Modulares Design für flexible Systemintegration – Zahlreiche Kühlarten, Absorber und Aperturen.
- Breiter Wellenlängenbereich von UV bis IR (139 nm – 20 µm) – Einsatzfähig für verschiedenste Laserquellen.
