Détecteurs Infrarouges LTO Avancés

Détecteurs avancés à un canal en mode tension pour les instruments FTIR.

-20 to +55°C
operating temperature

Détecteurs LTO ultraminces haut de gamme

Les détecteurs infrarouges LTO avancés combinent les avantages des détecteurs LTO et DLaTGS existants. Grâce à cette conception ultramince, les performances du détecteur sont améliorées en raison d'un signal quatre fois plus élevé.

Les détecteurs infrarouges LTO avancés offrent la liberté de choisir la vitesse appropriée selon l’application. Avec des options de fenêtre de transmission qui permettent diverses configurations, telles que la fenêtre KBr transparente jusqu'à 30 μm et qui est également disponible avec un revêtement de protection contre l'humidité en parylène. Des performances élevées peuvent être maintenues jusqu'à 1 kHz, tandis que le détecteur peut être utilisé jusqu'à environ 10 kHz.

De plus, les détecteurs infrarouges LTO avancés sont testés pour fonctionner à température ambiante sans problème de dépolarisation, comme c'est le cas pour les détecteurs DLaTGS. Sous un flux infrarouge croissant, une linéarité élevée est observée, ainsi qu'une température de Curie élevée de 610 °C.

Les détecteurs infrarouges LTO avancés sont idéaux pour la spectroscopie FTIR. Ils peuvent également être utilisés pour la mesure et le contrôle de la puissance des lasers à longues longueurs d'onde.

Circuit de polarisation

Voici le circuit suggéré pour l'utilisation de ces détecteurs.

Le signal de sortie est une tension analogique, comme le montre le circuit de polarisation. Le détecteur réagit aux variations du flux IR incident et la tension de réponse se superpose à une continue.

(Dessin version 01, créé en janvier 2024. Veuillez télécharger le fichier FAQ pour trouver la dernière version).

Dessins

Produits Similaires

HIS550R-0 IR Emetteur HIS550R-0 IR Emetteur
Emetteurs-IR

Sources infrarouges pulsables avec une émittance quasi parfaite.

Détecteurs Pyroélectriques avec Amplificateur Différentiel Détecteurs Pyroélectriques avec Amplificateur Différentiel
Détecteurs Pyroélectriques Différentiels

Les cristaux pyroélectriques génèrent simultanément des porteurs de charge positifs et négatifs sur des faces opposées.

Les séries LD21XX et DD31XX sont des détecteurs pyroélectriques exclusifs dans lesquels les deux faces du cristal sont amplifiées séparément.
Choix des Filtres pour Détecteurs Pyroélectriques

Un filtre IR fait toute la différence. Les détecteurs thermiques sont naturellement polychromatiques, et un filtre est nécessaire pour détecter les gaz/longueurs d’ondes spécifiques.

NOS DÉTECTEURS D'IR

Détecteurs panchromatiques, photoconducteurs et thermiques

Photodiodes PIN InGaAs

Les photodiodes modernes PIN InGaAs sont panchromatiques et convertissent la lumière en photo-courants dans la gamme Vis-NIR. Concrètement parlant, ceci signifie une gamme de sensibilité de 500 nm à 1700 nm pour l’InGaAs standard et – par incréments – jusqu'à 2600 nm pour l’InGaAs étendu. Les variations pour la transmission de données ne sont pas panchromatiques.



Détecteurs PbS et PbSe

Le PbS est un détecteur à semi-conducteur de SWIR (1 - 3.3 µm) standard tandis que le PbSe est employé dans la gamme de MWIR (1 - 4.7 µm si non refroidi ; et jusqu'à 5.2 µm une fois refroidi). Nos détecteurs à sel de plomb sont des photoconducteurs ; la résistance du détecteur est réduite pendant l'illumination. La structure du cristal est polycrystalline et est produite par l'intermédiaire de dépôt chimique.

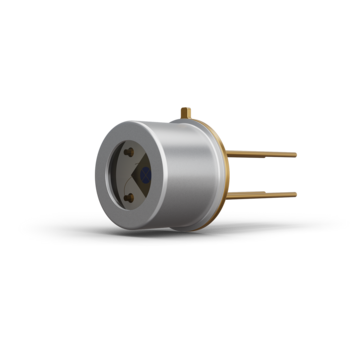

Détecteurs Pyroélectriques

Les détecteurs pyroélectriques sont des détecteurs thermiques (c-à-d., ils créent un signal électrique dû aux changements de température dans la puce). De tels changements de température sont provoqués par l'absorption de la lumière.

Nous employons le LiTaO3 et le DLaTGS en tant que matériaux pyroélectriques. Fondamentalement, de tels détecteurs couvrent le spectre entier.

Cependant, ils sont principalement employés pour la détection infrarouge à moyennes et grandes longueurs d’ondes (MWIR et LWIR, respectivement). En outre, de nos jours leur utilisation dans la région du THz devient de plus en plus populaire.

Pierre Chazan
Avez-vous des questions ?
Cliquez ici

QUEL EST VOTRE DÉFI ?

Beyond Borders

DE QUEL TYPE DE DÉTECTEUR PERSONNALISÉ AVEZ-VOUS BESOIN POUR CONCEVOIR DES PRODUITS INNOVANTS POUR L'AVENIR ?
Employés de LASER COMPONENTS France Employés de LASER COMPONENTS France
Pierre Chazan
LASER COMPONENTS S.A.S.

NOUVELLES & ÉVÉNEMENTS

du monde de l'infrarouge

Infrasolid Infrared Emitters Infrasolid Infrared Emitters
News
25.08.2025
Technologie infrarouge à longue durée de vie
Une finition de haute qualité garantit une plus grande fiabilité accrue dans les applications exigeantes
PR No3 – IR 4 Quadrant Pyroelectric Receiver PR No3 – IR 4 Quadrant Pyroelectric Receiver
News
23.06.2025
Mesure rapide de l'alignement des faisceaux avec le PR No3
Détection de faisceau IR sensible à la position et à 4 quadrants
News
05.03.2025

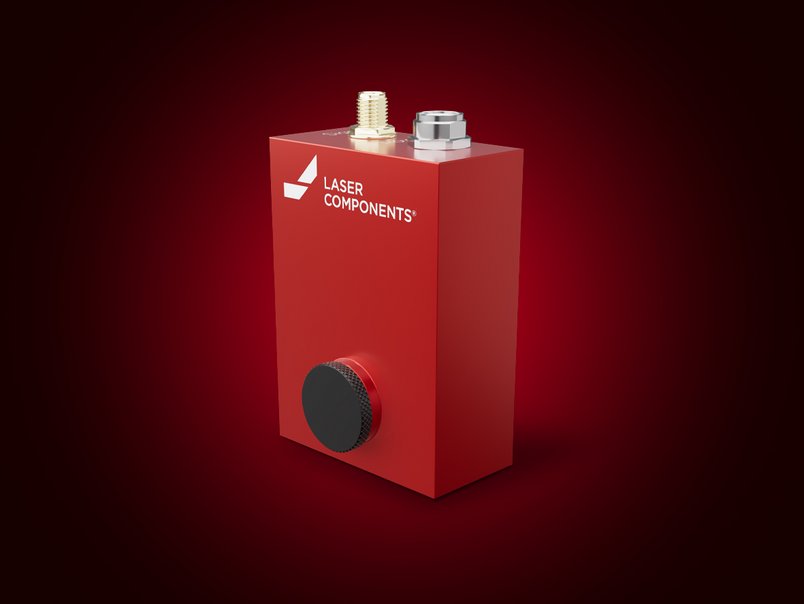

PR No2 PERMET UNE DETECTION IR RAPIDE ET FACILE
Le récepteur Pyro pour les sources de sortie à haute intensité d'IR

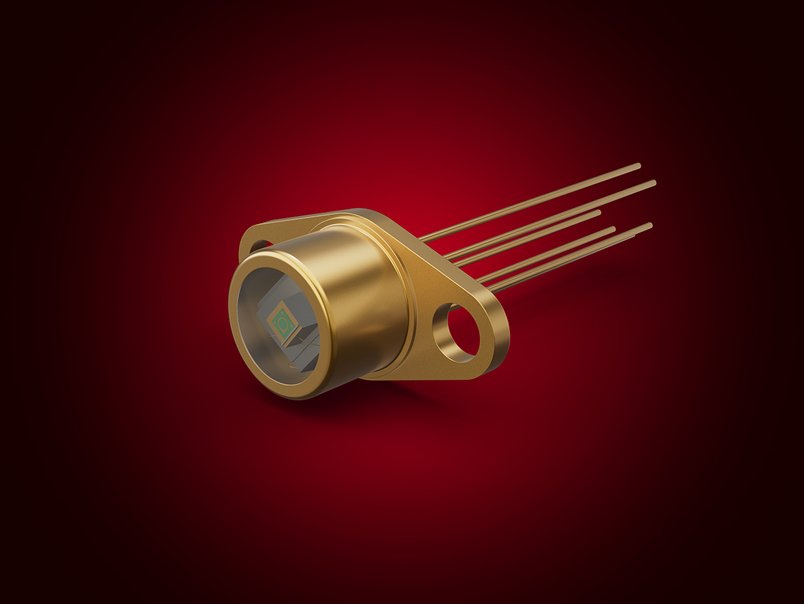

InGaAs Photodetector IG26H2000T9 InGaAs Photodetector IG26H2000T9
News
14.01.2025
La série IG26H offre une haute résistance de shunt pour améliorer la spectroscopie
Permettre des applications en polarisation inverse avec des détecteurs IR InGaAs étendus
News
19.09.2023

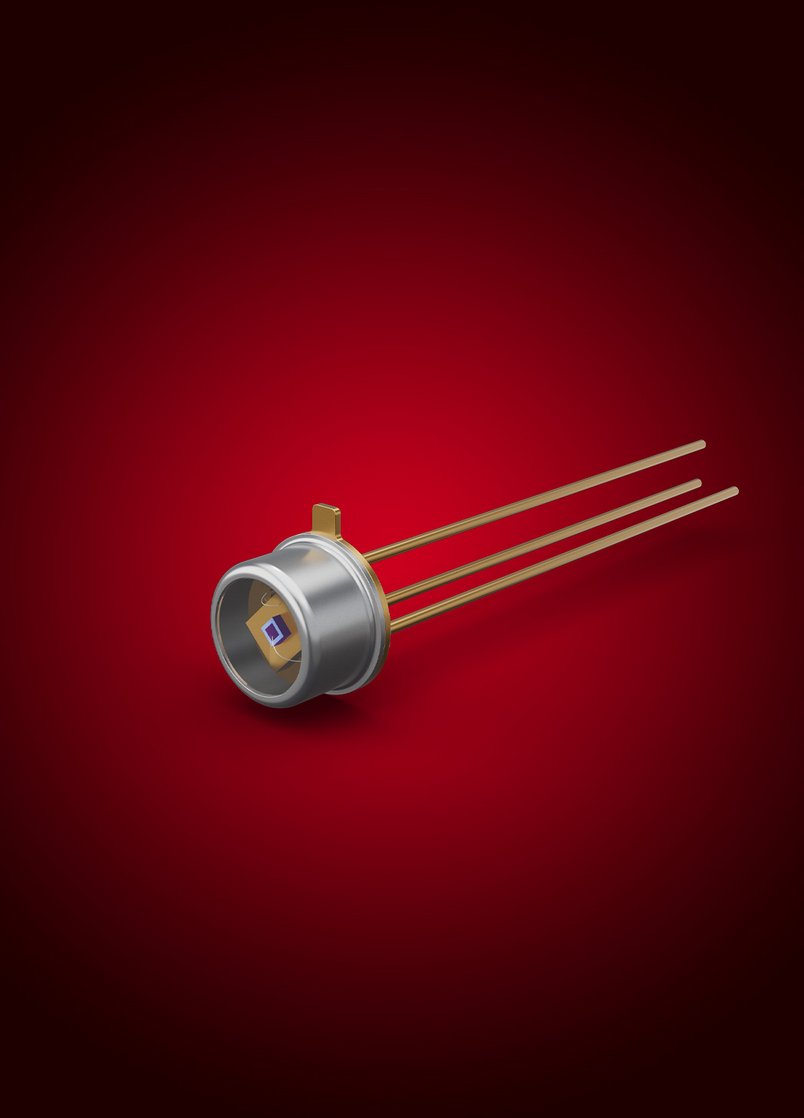

Des photodiodes InGaAs pour le LiDAR de demain
Efficacité quantique maximale à 2 µm
News
06.06.2023

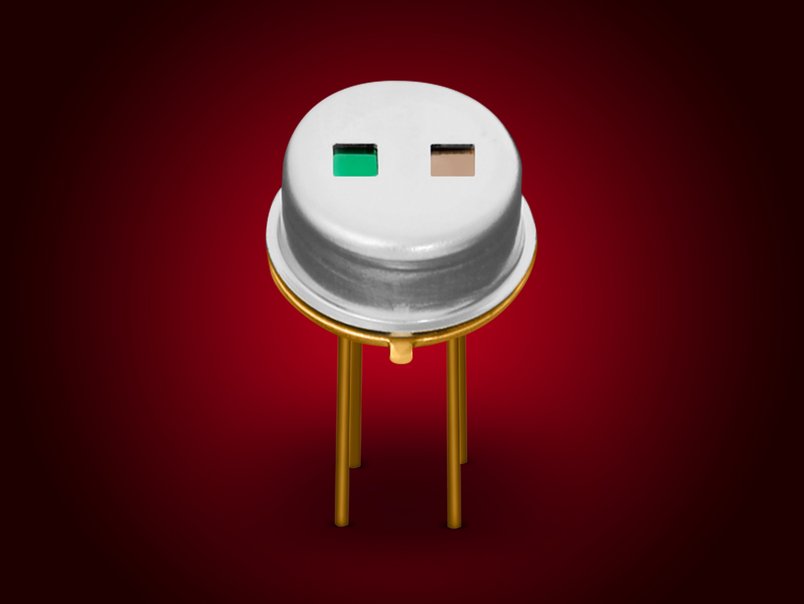

Détecteurs à Thermopile
Des thermopiles haut de gamme et performantes
La facette de LASER COMPONENTS
News
02.02.2023
Group 46 – unis pour les PbX
Rencontre entre industriels à Olching

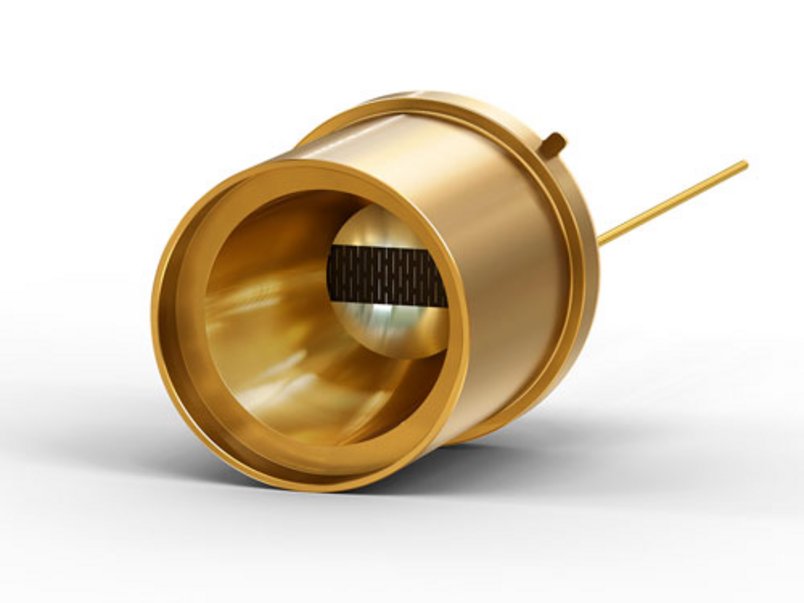

HIS2000R-0WC IR Emitter HIS2000R-0WC IR Emitter
