905 nm PLDs
LASER COMPONENTS Canada produit également des diodes laser pulsées (PLD) de fortes puissances à une longueur d'onde de 905 nm. Grâce à sa structure AlGaAs, la série à 905 permet d'obtenir une fiabilité élevée et une haute stabilité en température ainsi que des caractéristiques de faisceau optimales. Pour un contrôle précis de la longueur d'onde, il est possible d'intégrer un élément Peltier dans le TO pour le refroidissement.
Pour les PLD à 905 nm, nous proposons différentes options de boîtier : elles sont disponibles dans des boîtiers TO-18, 5,6 mm, 9 mm, coax 8 à 32 ou sous forme de puce sur embase céramique. Des matrices et diodes laser pulsées (PLD) avec d'autres longueurs d'onde, spécifiques aux clients, sont également disponibles sur demande.
Les diodes laser sont par exemple utilisées dans la télémétrie, le contrôle de vitesse, les radars laser, les scanners de sécurité et les barrières de sécurité laser ou encore dans les systèmes de tests et de mesure.
Séries 905D :
Les séries de diodes lasers pulsées à 905 nm sont disponibles en mono-élément ou sous forme de stacks jusqu’à 650 W. Avec une efficacité de 1 W/A, la version mono élément délivre une puissance crête de 34 W, tandis que la version en stacks permet d’obtenir jusqu’à plus de 130 W pour une durée d’impulsion de 150 ns et un duty cycle de 0.1%.
Diodes laser pulsée multi-jonctions avec technologie Trench :
Les diodes laser pulsées multi-jonctions sont similaires à la technologie des "nano-stacks". Les PLD de LASER COMPONENTS impressionnent avec leur efficacité max. de 3,2 W/A ainsi que les puissances de pointe jusqu’à 115 W pour une longueur d’impulsion de 100 ns à partir d’une seule puce.
Les diodes à 115 W sont basées sur l’intégration par épitaxie de 3 émetteurs de surface active totale de seulement 235 x 10 µm. D’autres versions délivrent une puissance de sortie de 40 W pour une surface active de 85 X 10 µm et 80 W pour 160 x 10 µm. La faible surface d’émission permet un couplage de la puissance laser aisée dans une fibre combinée à de micro-optiques
Un boîtier TO hermétiquement scellé assure haute fiabilité, d’excellente capacité de suralimentation et un alignement très précis à l’intérieur du boîtier TO.
Avec la méthode « Trench » avancée, il est possible de développer des matrices PLD spécifiques aux clients avec des puissances de pointe supérieures à 1 kW.
Diodes Laser Pulsée (PLDs) Multi-jonction en Stacks :
Les diodes laser pulsée (PLDs) multi-jonction en version stacks délivrent une puissance crête jusqu’à 650 W à 905 nm. Elles sont développées sur la base de plusieurs émetteurs intégrés par épitaxie et totalisant une surface d’émission de 200 X 10 µm, et délivrant ainsi une puissance optique optimale.
Selon le nombre de puces intégrées, une puissance crête jusqu'à 650 W peut être obtenue. Elles fournissent l'intensité optimale de puissance et sont particulièrement appropriées aux applications médicales et au couplage des fibres optiques.
Caractéristiques des mono émetteurs
- Longueur de l’impulsion: 150 ns
- Puissance crête: au moins: 70 W
Caractéristique des versions stackées
- Longueur de l’impulsion: 150 ns
- Puissance crête: jusqu’à 650 W
Les domaines d’application incluent: technologie médicale, ceilomètres, altimètres, LIDAR, mesure de distances.

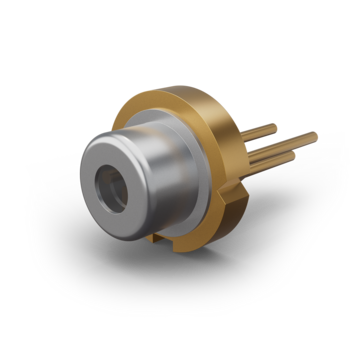

Séries UA – Une Alternative Faible Coût aux PLDs en Boîtiers Plastiques :
Les diodes laser pulsées de la série UA représentent des diodes laser de hautes qualités hermétiquement scellées en boîtier métallique TO-56. Produites en larges quantités, elles peuvent être compétitives en prix face aux PLDs en boîtiers plastiques.
De plus elles sont très fiables, possèdent d’excellentes caractéristiques en overdrive, et présentent une stabilité en température optimale et un positionnement extrêmement précis à l’intérieur du boîtier.
En tant que version mono élément, la série 905DxxUA permet d’obtenir des valeurs de pic de puissance de 6W à 19W. Les versions à jonctions multiples (905D1S3JTxxUA) fournissent des puissances de pointe de 40 W, de 80 W et de 115 W en fonction de la taille de la surface émettrice pour 100 ns et un rapport cyclique de 0,1 %.
PLD Multi-jonctions en Composants CMS
Nos diodes laser pulsées – PLD - multi-jonctions haute puissance sont également disponibles sous forme de composants CMS pour un montage direct, facile sur une carte de circuit imprimé. Ces structures InGaAs / GaAs fiables délivrent des puissances allant jusqu'à 120 W. Elles sont disponibles dans des tailles de sources de 225 μm (en option avec 75 µm ou 150 µm). Grâce à leur conception cubique compacte de seulement 2 x 2 x 2 mm, nos PLD CMS peuvent être utilisés comme émetteurs de type top-looking ou side-looking.
Diodes laser pulsées à optique FAC intégrée
Afin d'optimiser la divergence de l'axe rapide, une lentille FAC (Fast Axis Collimation) supplémentaire est installée devant la puce de la diode laser. Selon la lentille, il est ainsi possible d'atteindre des divergences de 33 mrad. La puce et la lentille sont intégrées dans un petit boîtier TO-46 hermétiquement scellé. Cette conception résiste aisément à des accélérations de plus de 1 000 g/ms et satisfait ainsi aux exigences des applications militaires.
Cette technologie est également disponible en option avec des diodes laser pulsées de 1550 nm. Si la longueur d'onde doit être contrôlée avec précision, un refroidisseur thermoélectrique (TEC) peut être intégré dans un boîtier TO-8.
Fiches Techniques
- High Power Pulsed Laser Diodes 905-Series
- Trenched High Power Multi-Junction Pulsed Laser Diodes 905D1S3JT0XX
- High-Volume Single- and Multi-Junction Pulsed Laser Diodes
- Trenched PLD 905D1s3jt09x
- 905D1S3JT0XSMD Surface Mount High Power Multi-Junction Pulsed Laser Diodes
- 905 nm Pulsed Laser Diodes with Integrated FAC Optics
- High Power Pulsed Laser Diodes 905D3J08-Series
- 905D1SxxL3JTxx High Power Multi-Junction Pulsed Laser Diodes Arrays
Accessories
Beyond Borders
L’électronique de la diode laser pulsée est directement intégrée dans les modules.
Informations Générales
sur les diodes lasers pulsées
Les diodes lasers pulsées (PLDs) sont disponibles dans les longueurs d'onde de 850 nm, 905 nm et 1550 nm.
Tous nos PLDs sont développées et fabriquées dans nos installations de production de composants laser au Canada. Des demandes spécifiques-client peuvent, donc, facilement être adaptées.
Applications
- Télémètre laser
- Détection de la rapidité
- Scanners laser
- Défense et sécurité
- Industrie automobile
- Technologie médicale
- Technologie de mesure
Différentes longueurs d’onde - Boîtier de haute qualité
La gamme standard inclut des diodes laser pulsées disponibles dans les longueurs d’onde suivantes : 850 nm, 905 nm ou 1550 nm.
Nous distinguons les PLD haut de gamme et celles à faible coût. Les deux lignes de produits partagent le même boîtier métallique de haute qualité.
Séries faible coût
Les séries d’entrée de gamme/distri-bution en grosse quantité incluent des diodes laser pulsées dans un boîtier métallique, idéales pour des produits grand public tels que les télémètres laser. Montures SMD disponibles.
QuickSwitch® PLD
La série QuickSwitch® intègre les composants clés du circuit pilote de la diode laser pulsée dans le même boîtier compact que la puce laser. Avec une durée d’impulsion de seulement 2.5ns, les dispositifs QuickSwitch® sont les hybrides à diodes lasers pulsées les plus rapides actuellement disponibles commercia-lement. Ils permettent des puissances de sortie de 87W.
Cliquez ici
Sélecteur de Diodes Laser
TROUVER LA BONNE DIODE LASER EN QUELQUES CLICS
Des solutions sur-mesure
Diodes laser pulsées adaptées à vos besoins
Économiques même lorsqu’elles sont produites en petites quantités
L’étroite coopération entre le client et le fabricant a été la clé de notre succès dans la production des produits sur-mesure optimisés. Nos clients sont souvent agréablement surpris par le prix raisonnable de nos produits personnalisés.
LASER COMPONENTS Canada développe des diodes laser pulsées (PLD) adaptées à votre secteur d’activité. Presque tous les paramètres des produits peuvent être ajustés comme par exemple la longueur d’onde, la puissance de sortie et le boîtier. Il est également possible de développer des produits complètement nouveaux.
La qualité sans compromis
La qualité est un impératif absolu. L’application constante des méthodes de gestion de la qualité a entraîné l’évolution continue des produits. Il y a une forte demande pour de nouveaux produits et une efficacité toujours plus élevée.
Dans le cadre du contrôle qualité, nous avons développé un banc d’essai pour simuler les différentes applications. Ainsi, nous avons testé la durée de vie de nos diodes laser pulsées au-delà des limites approuvées.
